将Kafka作为DTS目标端

1. 适用场景

本文适用于使用百度智能云数据传输服务DTS（以下简称 DTS），将DTS已经支持的数据源迁移至Kafka目标端中的场景。

2. 将Kafka作为DTS目标端的限制

增量同步不支持同步关系型数据库的DDL语句
DTS向Kafka发送消息满足At-Least-Once约束（消息不丢但可能重复），重启任务等行为会导致下游Kafka出现少量重复数据（建议使用每条数据的GLOBAL_ID做去重）

3. 将Kafka作为DTS目标端的前置条件

3.1 环境要求

已创建作为迁移目标端的Kafka集群或百度消息服务主题。自建Kafka集群支持版本为0.9或0.10

3.2 权限要求

要求给定账号拥有向Kafka指定topic写入数据的权限

3.3 目标端Kafka推荐配置

3.3.1 目标端为百度消息服务主题

无需额外配置，可直接配置DTS任务，步骤参见下文：目标端Kafka任务配置

3.3.2 目标端为自建Kafka集群

由于DTS服务管控节点和目标端自建Kafka集群间存在网络隔离，因而需要配置自建Kafka集群的访问路由规则。您可以根据需要选择不同的访问方式，并按步骤配置您的Kafka集群

3.3.2.1 通过公网访问您的Kafka集群

如果您希望DTS通过公网链路访问您的Kafka集群，您需要为Kafka集群中的每一台机器配置公网访问。假设目标端Kafka集群有三个broker，其公网IP分别为：106.0.0.1、106.0.0.2、106.0.0.3；其内部网络IP分别为：172.16.0.1、172.16.0.2、172.16.0.3。您需要在每个broker的配置文件server.properties做如下配置，以broker1为例（公网IP：106.0.0.1，内网IP：172.16.0.1）：

listeners

listeners=INTERNAL://172.16.0.1:9092,PUBLIC://172.16.0.1:19092

listeners是用来定义broker的listener的配置项。 INTERNAL标签下的连接信息（172.16.0.1:9092），用于broker间的内部通信。这里配置了内网IP（172.16.0.1），表示broker间可以通过内部网络实现网络通信。如果您希望broker间的通信走公网链路，可以改为配置公网IP（106.0.0.1）。
PUBLIC标签标记的连接信息（172.16.0.1:19092），用于与公网进行网络通信。注意：这里配置的IP应当与INTERNAL标签下的IP保持一致，但端口务必要不同。

advertised.listeners=INTERNAL://172.16.0.1:9092,PUBLIC://106.0.0.1:19092

advertised.listeners用于将broker的listener信息发布到Zookeeper中，供客户端或其他broker查询。如果配置了advertised.listeners，那么就不会将listeners配置的信息发布到Zookeeper中。
INTERNAL标签下的连接信息（172.16.0.1:9092）与上文listeners配置保持一致，但PUBLIC标签下的连接信息（106.0.0.1:19092）需要填入公网IP。

listener.security.protocol.map

listener.security.protocol.map=INTERNAL:PLAINTEXT,PUBLIC:PLAINTEXT

listener.security.protocol.map用于配置监听者的安全协议。这里您可以按照自己的需要为不同的连接方式配置不同的安全协议。示例中默认为INTERNAL和PUBLIC都配置了无访问控制（PLAINTEXT）的安全协议。

inter.broker.listener.name

inter.broker.listener.name=INTERNAL

inter.broker.listener.name用于指定某一个标签作为internal listener的连接方式，这个标签所代表的listener专门用于Kafka集群中broker之间的通信。示例中将字段取值配置为INTERNAL，表示希望broker之间通过内部网络进行通信。

启动broker

完成上述4个参数的配置后，保存修改并退出到kafka根目录，重新启动broker1。然后按照相同步骤配置并启动broker2和broker3

3.3.2.2 通过百度云内部网络访问您的Kafka集群

除了公网自建实例外，目前DTS还支持下游是BBC或BCC自建的Kafka集群。由于集群部署在百度云上，用户可以选择绑定EIP后，让DTS通过公网访问Kafka集群，或直接通过百度云内部网络访问Kafka集群。

公网访问请参见上一章节，本章节介绍如何配置BBC/BCC自建的Kafka集群，使DTS能够通过百度云内部网络访问Kafka集群。

查询PNET IP

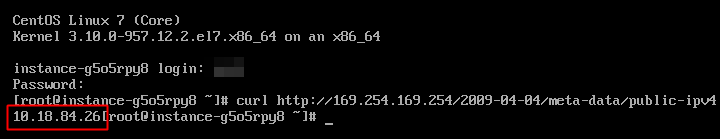

在百度云内部网络中，PNET IP用于唯一标识某一虚机实例，DTS使用PNET IP才能在百度云内部网络中正确访问到您的Kafka集群。在自己的BBC/BCC实例命令行执行如下命令，可以获得实例的PNET IP

curl http://169.254.169.254/2009-04-04/meta-data/public-ipv4

这里同样以broker1为例（PNET IP：10.0.0.1，内网IP：192.168.0.1），修改server.properties中的4个网络通信配置项，各个配置项含义详见上文通过公网访问章节。

listeners

listeners=INTERNAL://192.168.0.1:9092,EXTERNAL://192.168.0.1:19092

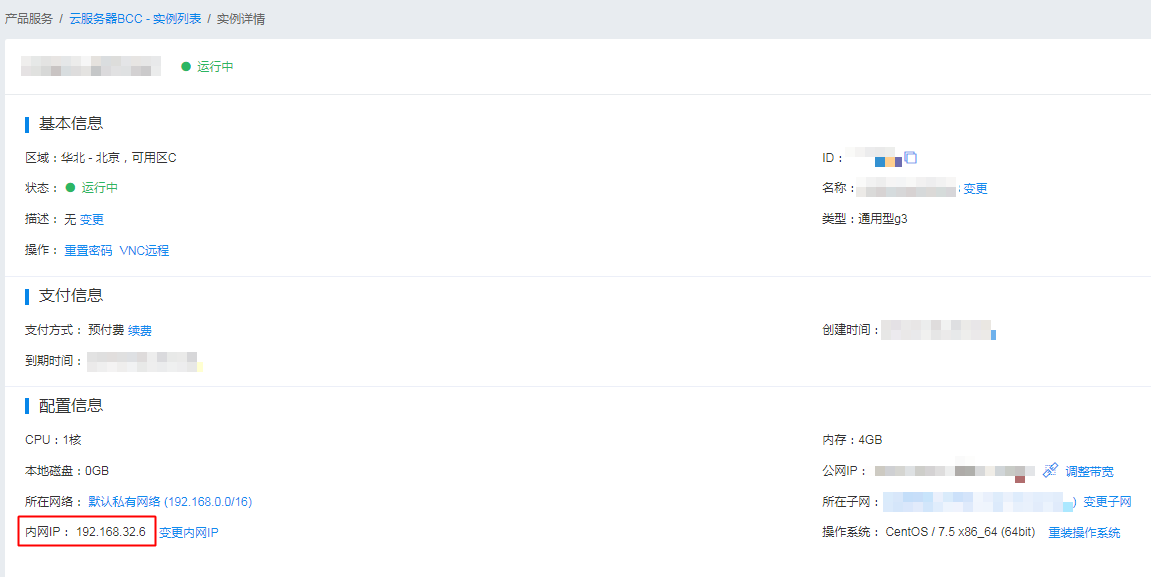

这里INTERNAL配置的IP是百度云VPC内网IP，您可以在BCC或BBC的实例详情页查询到实例的内网IP

EXTERNAL标签下的listener表示通过PNET IP访问broker的连接信息，注意：这里配置的IP应当与INTERNAL标签下的IP保持一致，但端口务必要不同。

advertised.listeners=INTERNAL://192.168.0.1:9092,EXTERNAL://10.0.0.1:19092

这里EXTERNAL标签对应的advertised.listeners配置为PNET IP:监听端口，INTERNAL标签的内容与配置项listeners一致

listener.security.protocol.map

listener.security.protocol.map=INTERNAL:PLAINTEXT,EXTERNAL:PLAINTEXT

这里您可以按照自己的需要为不同的连接方式配置不同的安全协议。示例中默认为INTERNAL和EXTERNAL都配置了无访问控制（PLAINTEXT）的安全协议。

inter.broker.listener.name

inter.broker.listener.name=INTERNAL

示例中将字段取值配置为INTERNAL，表示broker之间可以通过百度云VPC子网进行通信。

4. 使用Kafka作为DTS目标端

使用Kafka作为目标端，在任务创建、前置检查、任务启动、任务暂停、任务终止的操作流程请参考操作指南。在任务配置和对象映射部分与其他数据源有些许不同。

4.1 任务配置

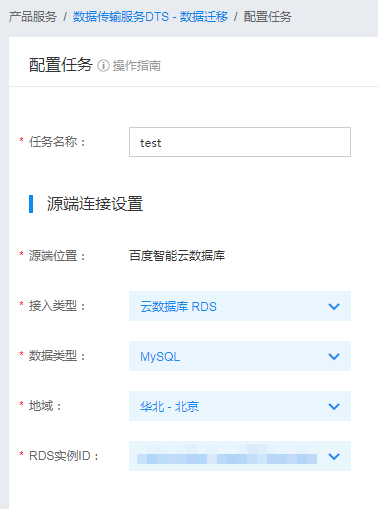

首先进入任务连接配置页，图中以源端为百度智能云数据库RDS for MySQL为例，选择源端实例即可

配置目标端连接信息时，首先要根据目标端Kafka集群的访问方式选择接入类型。

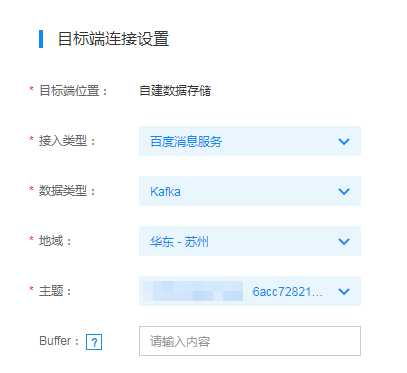

若目标端为百度消息服务主题，则接入类型选择百度消息服务，并选择相应的地域和主题ID

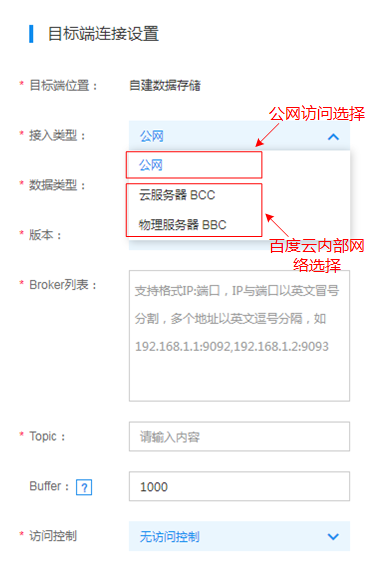

若目标端为自建Kafka集群，则如下图所示，按照公网访问和百度云内部网络访问两种方式选择对应的接入类型。

注意：Broker列表中的IP必须填PNET IP

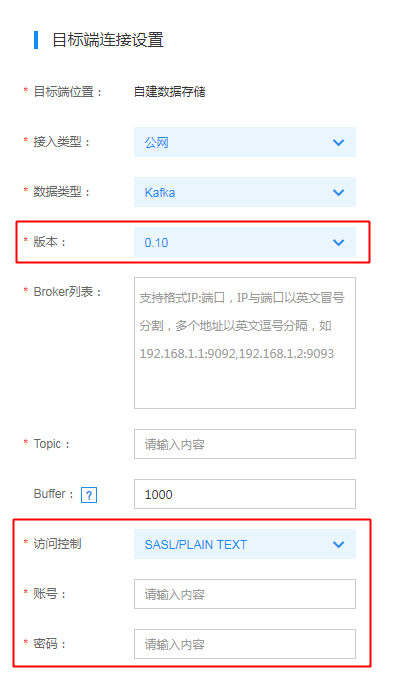

然后按要求填入其他信息即可。注意：目前DTS仅支持0.9和0.10版本的Kafka集群，并支持0.10版本Kafka集群配置SASL访问控制

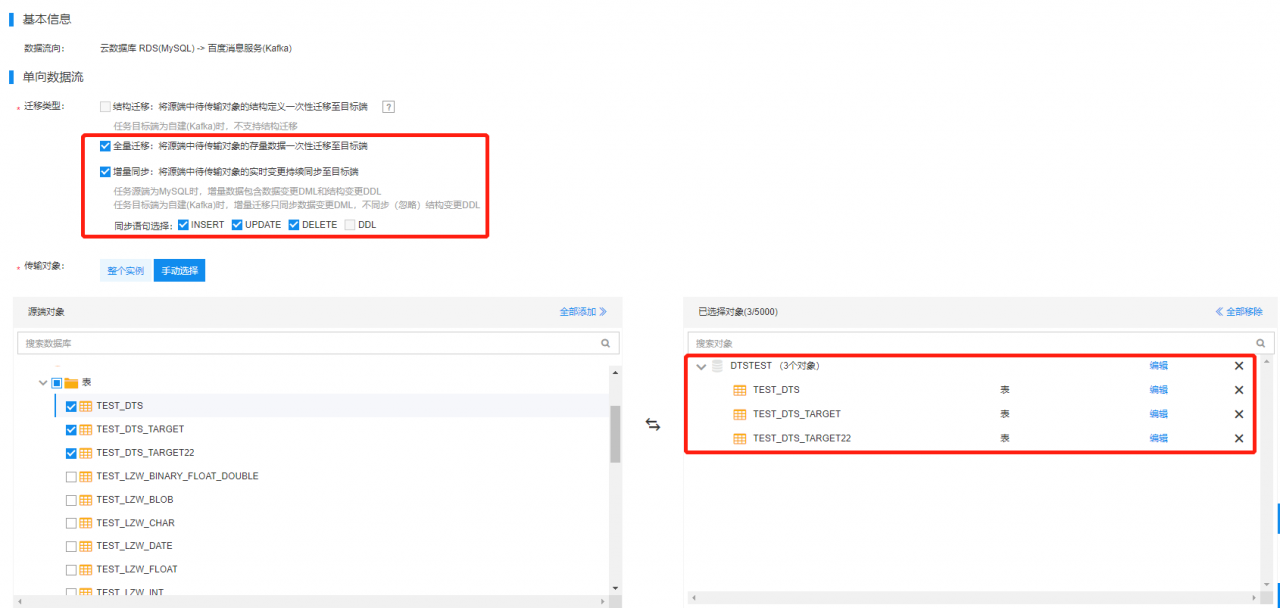

点击【授权白名单进入下一步】，选择源端实例的迁移对象。

4.2 对象映射

完成迁移类型和迁移对象的选择后，点击【保存并预检查】，完成新建任务，然后在任务列表查看任务状态。

状态列显示“前置检查通过”，可以勾选并启动迁移任务，任务启动后可以在任务进度列查看迁移进度。
状态列显示“前置检查失败”，点击旁边的按钮查看失败原因并修改，重新启动检查直到成功后再启动迁移任务。

前置检查项详细解释参见：数据迁移操作指南-预检查

5. Kafka数据格式

任务启动后，DTS将从源端数据库实例拉取到全量基准或增量变更数据，并以固定的格式写入目标端Kafka集群的指定Topic中。具体格式如下：

//json结构 [ //最外层是数组 { //第一行记录，一条message可能包含1到多行记录 "TIME":"20180831165311", //时间戳 "GLOBAL_ID":"xxxxxxxx", //全局唯一ID，消费者可用此ID来去重 "DATABASE":"db1", //数据库名 "SCHEMA":"schema1", //SCHEMA名，仅在上游为PostgreSQL、SQLServer时存在 "TABLE":"tbl1", //表名 "TYPE":"U", //变更类型，I为insert，U为update，D为delete "LOGICAL_CLOCK":"1617327447310000011", //逻辑时钟，用于批处理时判断消息先后顺序 "OLD_VALUES":{ //变更前每列的”列名”:”列值”组，变更类型为I时无OLD_VALUES "key1":"old-value1", "key2":"old-value2", ... }, "NEW_VALUES":{ //变更后每列的”列名”:”列值”组，变更类型为D时无NEW_VALUES "key1":"new-value1", "key2":"new-value2", ... }, "OFFSET":{ //该条记录的位置信息，仅在上游为MySQL时的增量迁移阶段有值，对消费者无用 "BINLOG_NAME":"mysql-bin.xxx", "BINLOG_POS":"xxx", "GTID":"server_id:transaction_id" //仅在使用GTID方式同步时存在 } }, { //第二行记录 "TIME":"20180831165311", "DATABASE":"db1", ... } ... //更多行记录 ]
