下一代防火墙组网方案

1.防火墙接口介绍

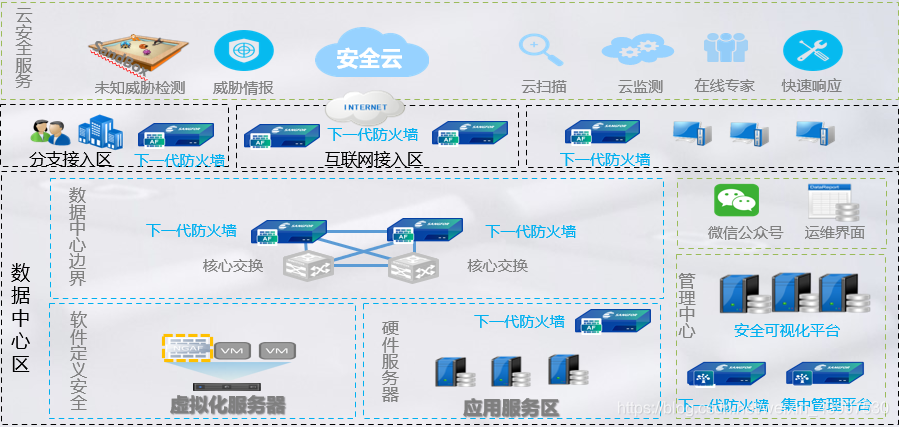

AF的基本应用场景

基本上在每个区域的出口都会部署防火墙，来保证内网的安全

1.防火墙接口介绍

根据接口属性分为：物理接口、子接口、VLAN接口、聚合接口。
其中物理口可选择为：路由口、透明口、虚拟网线口、旁路镜像口。
根据接口不同工作层面可以划分为：二层区域、三层区域、虚拟网线区域

AF的部署模式是由各个接口的属性决定的。

物理接口与AF设备面板上的接口一一对应（eth0为manage口），根据网口数据转发特性的不同，可选择路由、透明、虚拟网线、旁路镜像4种类型，前三种接口又可设置WAN 或非WAN属性，WAN属性可以有一些特别的功能，如流控和审计。

1.1 物理接口

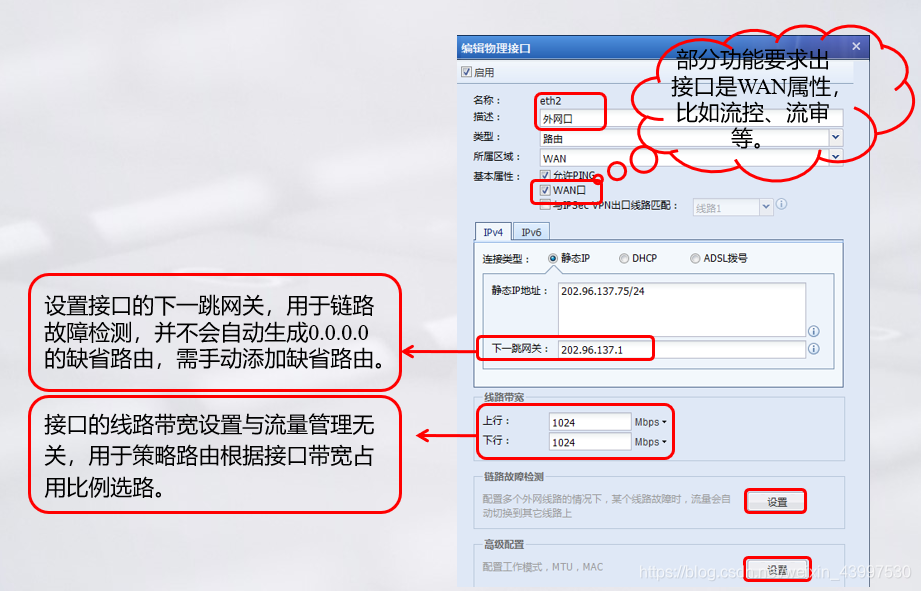

路由接口

如果将物理接口设置为路由接口，则需要给该接口配置IP地址，并且该接口具有路由转发功能。这里需要注意一下，设置下一跳网关，并不会生成一条缺省路由，而需要管理员手动配置一条缺省路由。

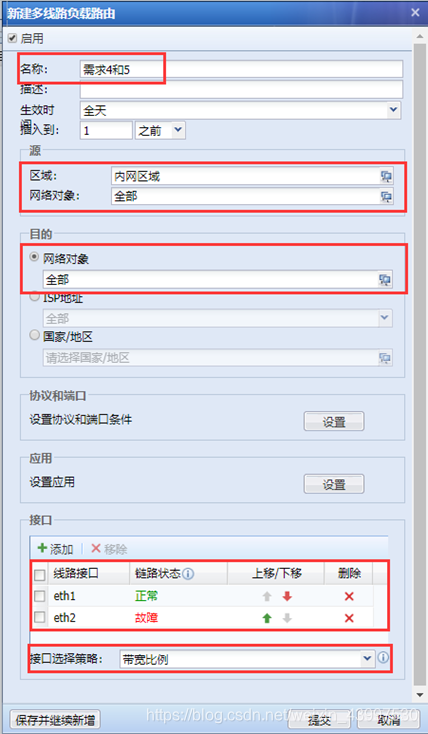

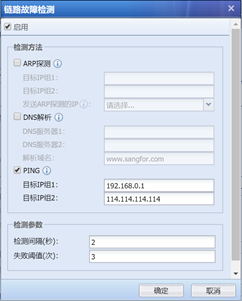

链路故障检测：实时检测接口的链路状态，以及多条外网线路情况下，某条线路故障，流量自动切换到其它线路，均需开启链路故障检测。有三种方法，可以使用ARP探测（免费ARP）、DNS解析（向指定服务器发送解析）、Ping。需要配置链路失效的检测时间和阈值。

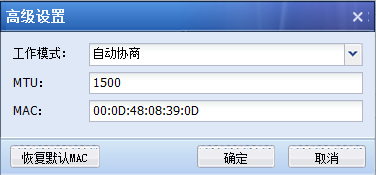

高级模式：可以修改工作模式和MTU等参数

另：

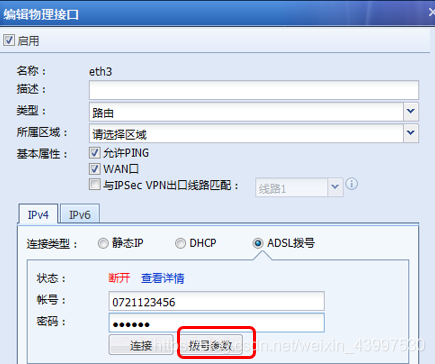

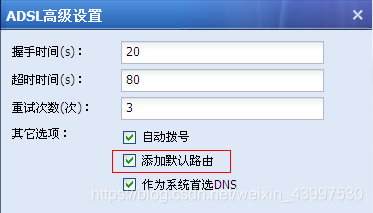

1、ADSL拨号

如果设置为路由接口，并且是ADSL拨号，需要在拨号参数中选上添加默认路由选项，默认勾选。

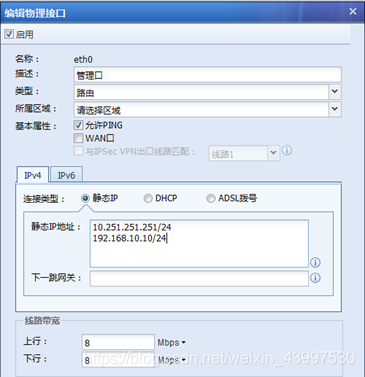

2、管理口

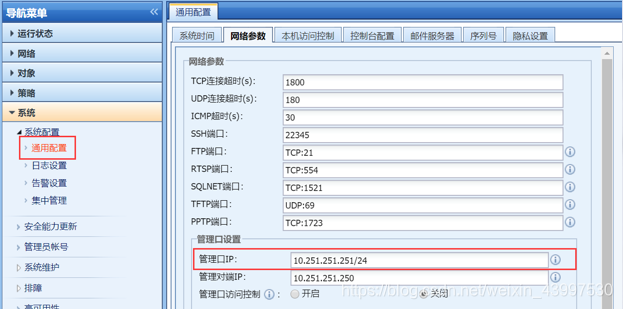

Eth0为固定的管理口，接口类型为路由口，无法修改。Eth0可增加管理IP地址，默认的管理IP 10.251.251.251/24如需修改，AF8.0.13版本后，可在【系统】-【通用配置】-【网络参数】中进行修改。

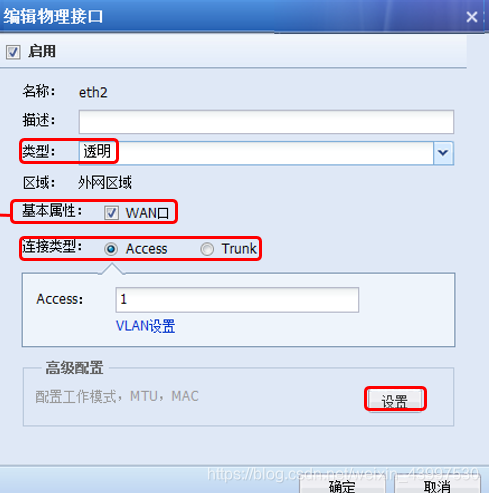

透明接口

透明接口相当于普通的交换网口，也就是二层的接口，不需要配置IP地址，不支持路由转发，根据MAC地址表转发数据，可以根据需要设置为Access口和Trunk口；高级配置中同路由接口一致，可以配置接口工作模式、MTU和MAC等。

注：部分功能要求接口是WAN属性，当接口设置成透明WAN口时，需要注意设备上架时接线方向，内外网口接反会导致需要WAN属性支持的功能失效。

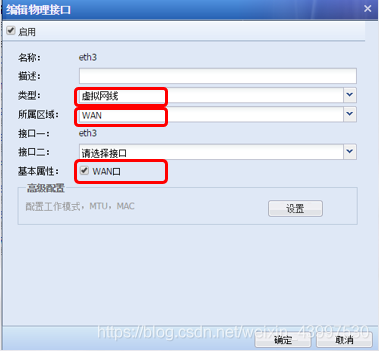

虚拟网线接口

虚拟网线接口也是普通的交换接口，不能配置IP地址，不支持路由转发，转发数据时，也无需检查MAC表，直接从虚拟网线配对的接口转发。因为虚拟网线接口需要成双配对，从一个接口进入，必须从另一个接口出去，所以虚拟网线接口的转发性能高于透明接口，单进单出、双进双去等成对出现的网桥的环境下，推荐使用虚拟网线接口部署。

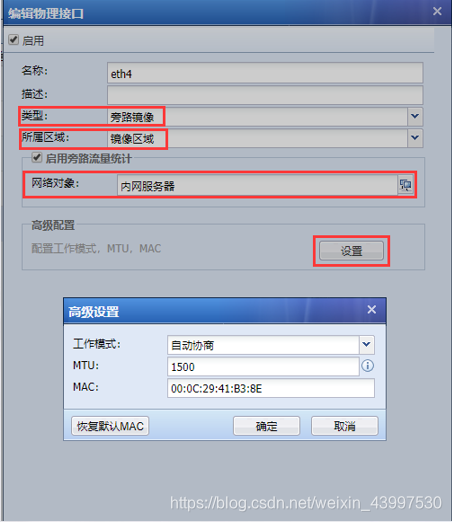

旁路镜像接口

旁路镜像接口不能配置IP地址，也不支持数据转发，只是用来接收从外部镜像过来的镜像数据。镜像接口可以配置多个，根据现场实际业务场景需要接收的数据情况进行选择。该应用场景一般是在不想打乱现有的网络拓扑，此接口可以接一些其他安全设备，起一个对流量进行审计和检测作用。

注：如果仅存在些无法配置IP的接口，正常情况下无法登录管理管理设备，解决方法，我们可以重启一个接口，配置为路由接口接到内网，使用这个路由接口管理设备，另一个我们可以起一个VLAN接口，我们可以在VLAN接口中配置IP地址，通过这个VLAN接口管理设备。

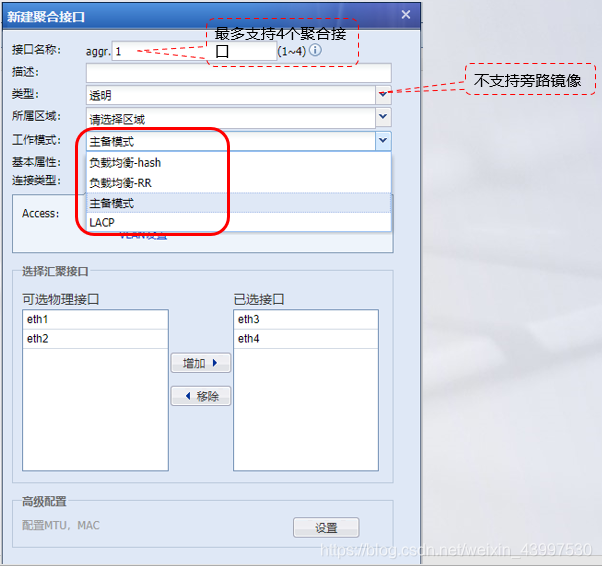

1.2 聚合接口

将多个以太网接口捆绑在一起所形成的逻辑接口，创建的聚合接口成为一个逻辑接口，而不是底层的物理接口。可以起到冗余的作用，提高可靠性。

负载均衡-hash:按数据包源目的IP/MAC的hash值均分
负载均衡-RR:直接按数据包轮转均分到每个接口
主备模式：取eth最大号为主接口收发包，其余为备接口

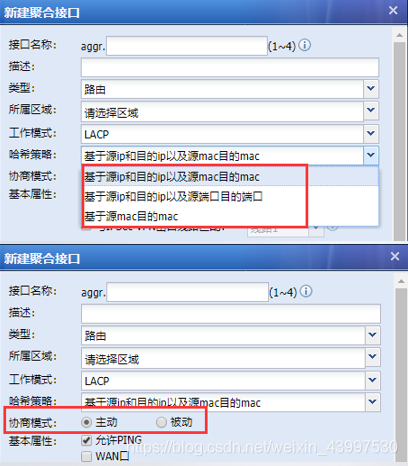

LACP：标准LACP协议对接，选择LACP选项后，可以支持基于：IP+MAC、IP+端口、MAC三种哈希策略，同时支持主动和被动两种模式

注：这里需要注意一下，要是不知道对端是主动还是被动，我们可以直接选择主动，只要有一方主动就可以协商起来

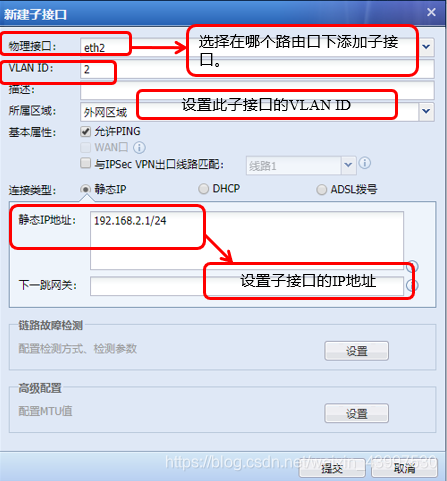

1.3 子接口

子接口应用于路由接口需要启用VLAN或TRUNK的场景。子接口是逻辑接口，只能在路由口下添加子接口。子接口的下一跳网关和链路故障检测根据实际环境进行配置。

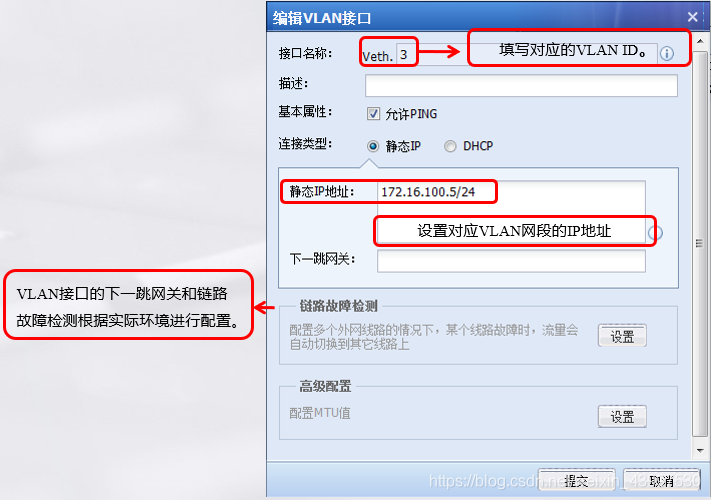

1.4 VLAN接口

为VLAN定义IP地址，则会产生VLAN接口。VLAN接口也是逻辑接口。可以在定义物理接口无法配置IP地址时，启用VLAN接口来管理设备。

1.5 注意事项

设备支持配置多个WAN属性的路由接口连接多条外网线路，但是需要开通多条线路的授权
管理口不支持设置成透明接口或虚拟网线接口，如果要设置2对或2对以上的虚拟网线接口，则必须要求设备不少于5个物理接口，预留一个专门的管理口Eth0。
一个路由接口下可添加多个子接口，路由接口的IP地址不能与子接口的IP地址在同网段。

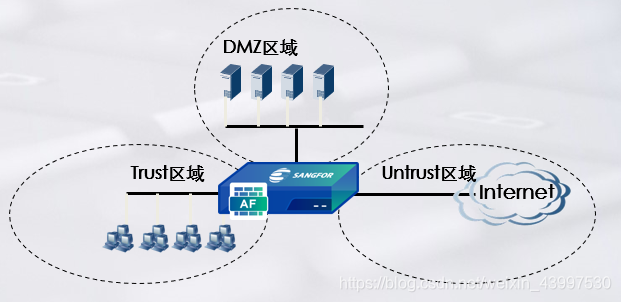

1.6 区域

是本地逻辑安全区域的概念；一个或多个接口所连接的网络

区域的作用：

安全策略都基于区域实施
在同一区域内部发生的数据流动是不存在风险的，不需要实施任何安全策略。
只有当不同安全区域之间发生数据流动时，才会触发设备的安全检查，并实施相应的安全策略。
在AF中，同一个接口所连网络的所有网络设备一定位于同一区域中，而一个安全区域可以包含多个接口所连的网络。

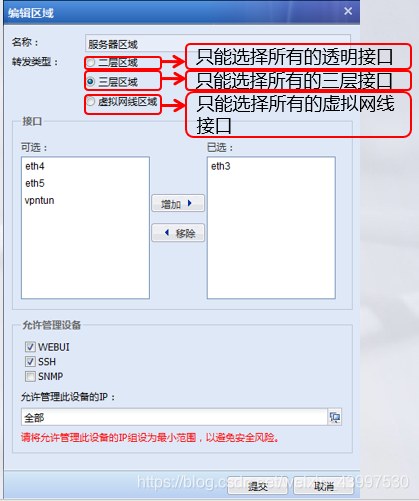

区域：用于定义和归类接口，以供各类安全策略等模块调用。

定义区域时，需根据控制的需求来规划，可以将一个接口划分到一个区域，或将几个相同需求的接口划分到同一个区域。一个接口只能属于一个区域，而一个区域可以有多个接口。

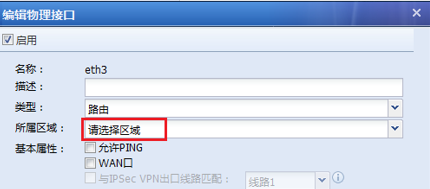

可以在区域中选择接口。也可以预先设置好区域名称，在接口中选择区域。

2.组网方案

2.1 路由模式组网

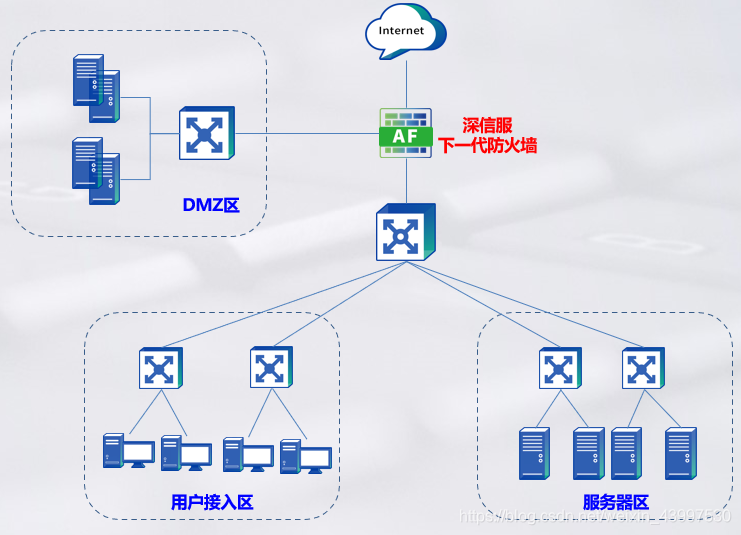

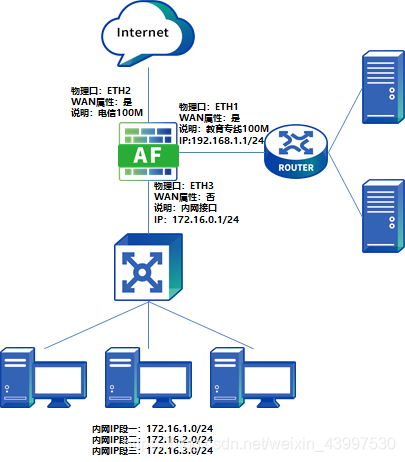

网络拓扑：现有的拓扑如下图，使用AF替换现有防火墙部署在出口，实现对内网用户和服务器安全防护。

需求分析：

现有设备的接口配置
内网网段规划，好写回包路由
是否有服务器要映射
是否需要代理内网用户上外网
进行内外网哪些访问权限的控制
进行哪些安全策略配置实现用户需求
现在拓扑是否完整

配置思路：

1、配置接口地址，并定义接口对应的区域：

         在【网络】－【接口/区域】－【物理接口】中，选择接口，并配置接口类型、所属区域、基本属性、IP地址。

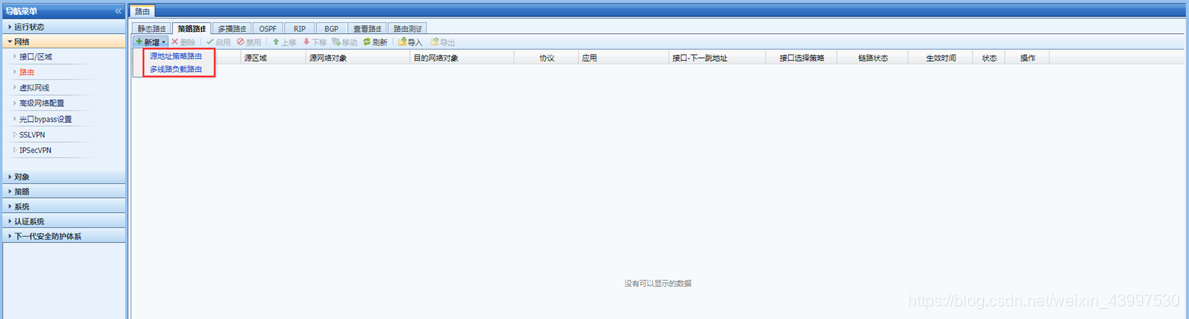

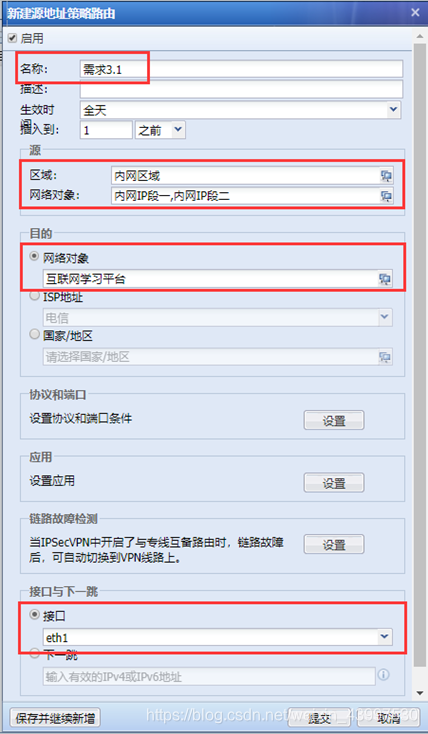

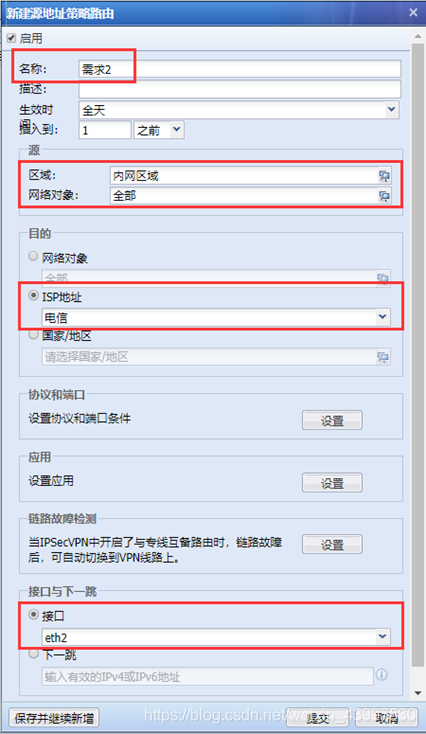

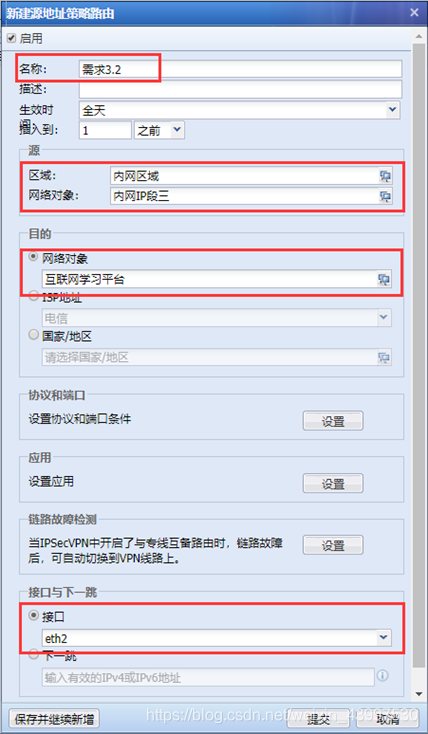

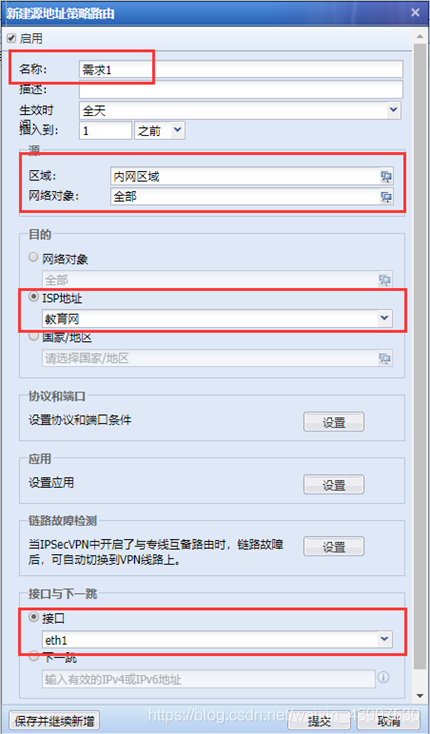

2、配置路由：

         在【网络】－【路由】中，新增静态路由，配置默认路由或回程路由。

3、配置代理上网：

         在【策略】-【地址转换】中，新增源地址转换。

4、配置端口映射：

         在【策略】-【地址转换】中，新增服务器映射。

5、配置应用控制策略，放通内网用户上网权限：

         在【策略】-【访问控制】-【应用控制策略】中，新增应用控制策略，放通内到外的数据访问权限。

6、配置安全防护策略：

         如：业务防护策略、用户防护策略等。

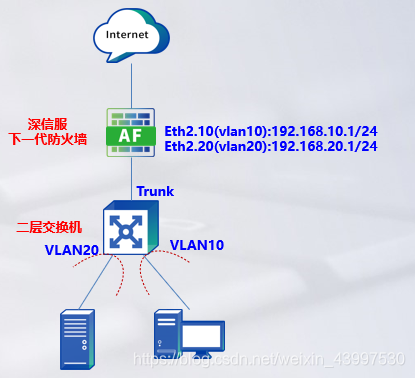

单臂路由模式

单臂路由是指在路由器的一个接口上通过配置子接口（逻辑接口，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

网络拓扑：

配置思路： 配置同路由模式一致

1、配置接口地址，并定义接口对应的区域：

         在【网络】－【接口/区域】－【子接口】中，设置对应子接口，选择VLAN ID，并配置接口类型、所属区域、基本属性、IP地址。

2、配置路由：

         在【网络】－【路由】中，新增静态路由，配置默认路由或回程路由。

3、配置代理上网：

         在【策略】-【地址转换】中，新增源地址转换。

4、配置端口映射：

         在【策略】-【地址转换】中，新增服务器映射。

5、配置应用控制策略，放通内网用户上网权限：

         在【策略】-【访问控制】-【应用控制策略】中，新增应用控制策略，放通内到外的数据访问权限。

6、配置安全防护策略：

         如：业务防护策略、用户防护策略等。

路由模式总结

在此组网方式时，防火墙位于内部网络和外部网络之间，负责在内部网络、外部网络中进行路由寻址，相当于路由器。其与内部网络、外部网络相连的上下行业务接口均工作在三层，需要分别配置不同网段的IP地址。
此组网方式支持更多的安全特性，如NAT、策略路由选择，动态路由协议（OSPF、BGP、RIP等）等。
需要修改原网络拓扑，对现有环境改动较大。
一般部署在需要进行路由转发的位置，如出口路由器或替换已有路由器、老防火墙等场景。

2.2 透明模式组网

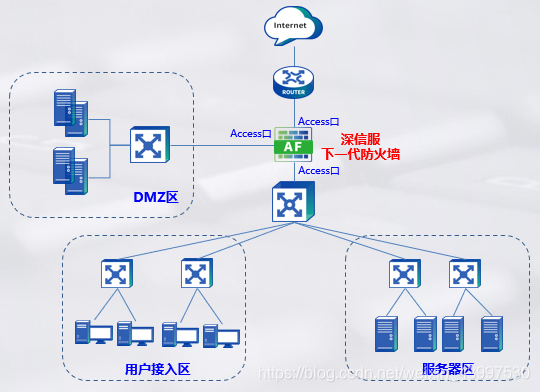

网络拓扑：部署一台AF设备进行安全防护，但是又不改动现有的网络环境。

需求分析：

接口定义
管理地址配置
配置路由，一般缺省路由用作防火墙上网，回程路由用作防火墙管理
不用配置地址转换
应用控制进行访问权限控制
安全防护策略实现用户安全防护需求

配置思路：

１、配置接口地址，并定义接口对应的区域：

        在【网络】－【接口/区域】－【物理接口】中，选择接口，并配置接口类型、所属区域、基本属性如所属access或者trunk。

2、配置管理接口：

        在【网络】中，新增管理接口，或者配置vlan接口的逻辑接口做为管理接口，并分配管理地址。

3、配置路由：

        在【网络】－【路由】中，新增缺省路由和回程路由。

4、配置应用控制策略，对不同区域间的访问权限进行控制：

        在【策略】-【访问控制】-【应用控制策略】中，新增应用控制策略，进行访问权限控制。

5、配置安全防护策略：

        如：业务防护策略、用户防护策略等。

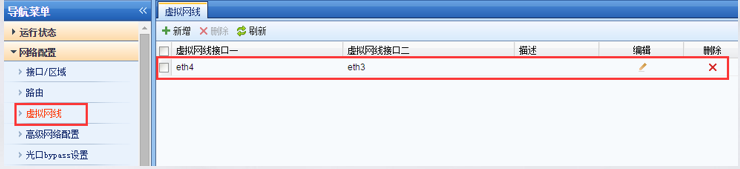

虚拟网线部署

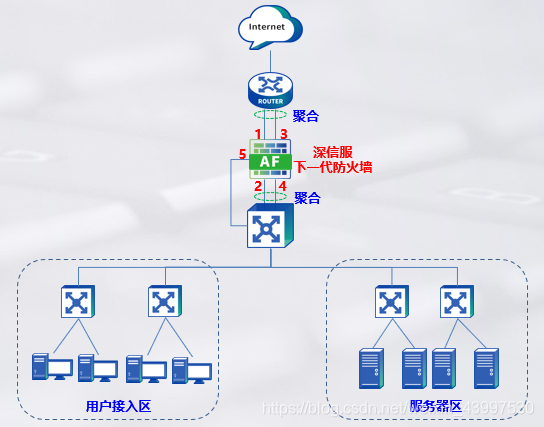

用户需求：路由器和交换机聚合口对接，要求透明部署防火墙设备，即从1号口进来的数据，只从2号口出，不再转发到其他接口，其他接口的效果也一样。同时防火墙设备可以被日常管理。

虚拟网线部署是透明部署中另外一种特殊情况：

和透明部署一样，接口也是二层接口，但是被定义成虚拟网线接口。
虚拟网络接口必须成对存在，转发数据时，无需检查MAC表，直接从虚拟网线配对的接口转发。
虚拟网线接口的转发性能高于透明接口，单进单出网桥的环境下，推荐使用虚拟网线接口部署。

配置思路：

１、配置接口地址，并定义接口对应的区域：

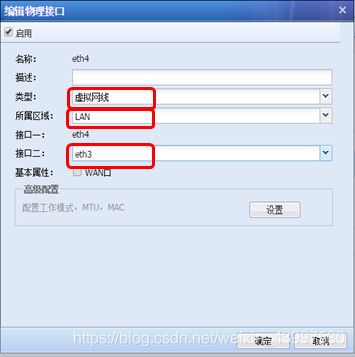

        在【网络】－【接口/区域】－【物理接口】中，选择接口，并配置接口类型、所属区域、以及配对的虚拟接口。

2、配置管理接口：

        在【网络】中，新增管理接口，管理接口必须新启一个单独的接口，无法通过配置桥地址实现，并分配管理地址。

3、配置路由：

        在【网络】－【路由】中，新增缺省路由和回程路由。

4、配置应用控制策略，对不同区域间的访问权限进行控制：

        在【策略】-【访问控制】-【应用控制策略】中，新增应用控制策略，进行访问权限控制。

5、配置安全防护策略：

        如：业务防护策略、用户防护策略等。

2.3 混合模式组网

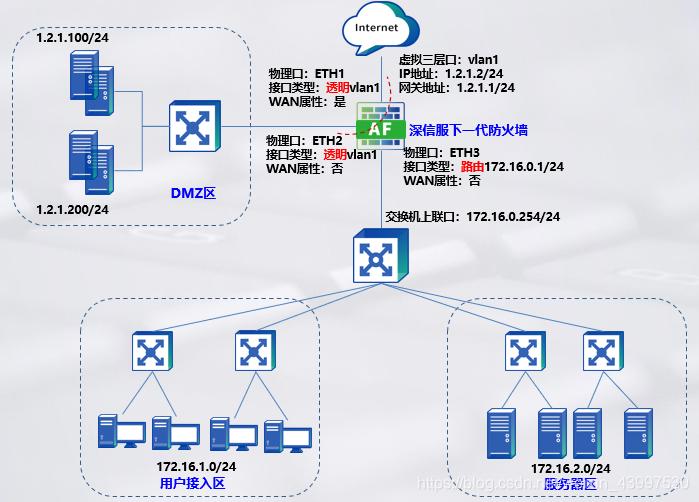

网络拓扑： 某用户内网有服务器群，服务器均配置公网IP地址，提供所有用户直接通过公网IP地址接入访问。内网用户使用私有地址，通过NAT转换代理上网。希望将AF设备部署在公网出口的位置，实现内外部数据通信的同时，保护服务器群和内网上网数据的安全。

推荐使用混合模式部署，AF设备连接公网和服务器群的2个接口使用透明access口，连接内网网段使用路由接口。

需求分析：

由于服务器均有公网IP地址，所以AF设备连接公网线路的接口eth1与连接服务器群接口eth2使用透明access接口，并设置相同的VLAN ID。即可实现所有用户通过公网IP直接访问到服务器群。
新增VLAN1接口，分配一个公网IP地址，划入区域为外网区域。
AF设备与内网相连的接口eth3使用路由接口，设置与内网交换机同网段的IP地址，并设置静态路由与内网通信。
内网用户上网时，转换源IP地址为VLAN1接口的IP地址。根据需求，划分为一个二层区域选择网口eth1和eth2；划分两个三层区域，其中“外网区域”选择VLAN接口vlan1；“内网区域”选择接口eth3。

配置分析：

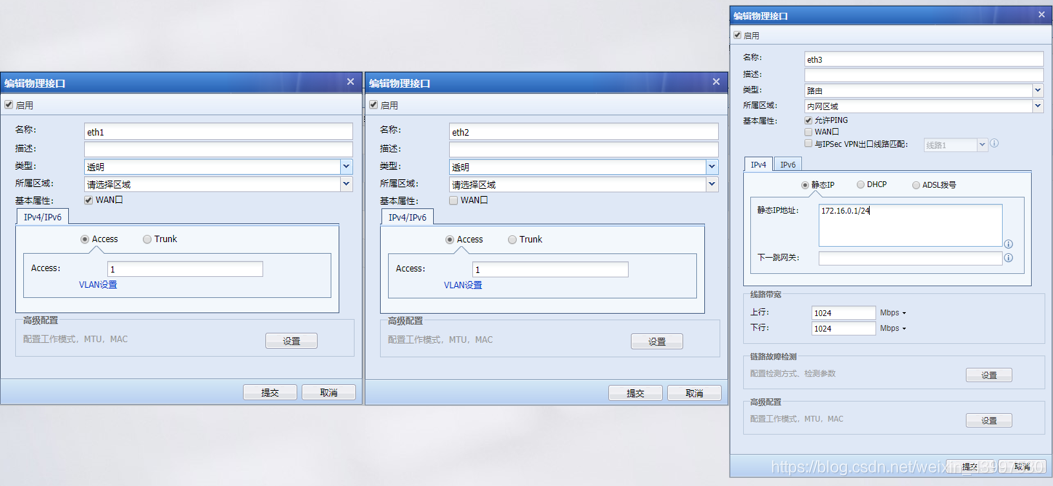

1、配置物理接口

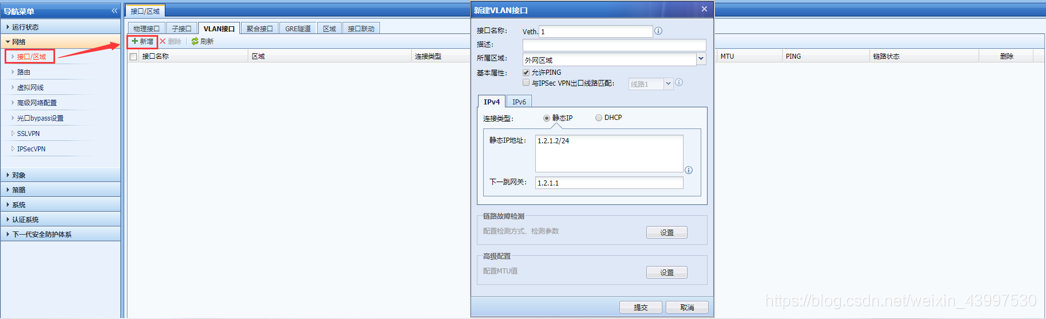

2、设置VLAN接口

2.4 旁路模式组网

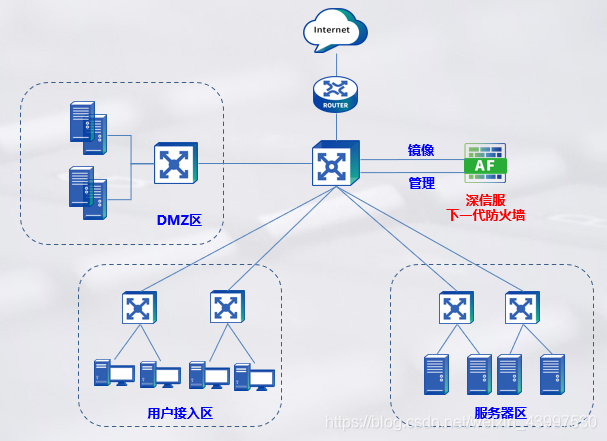

网络拓扑：使用AF来实现对各区域之前数据交互进行安全分析，同时不改动已有的环境。

配置分析：

1、配置镜像接口，定义接口对应的区域，并配置流量监听网络对象：

         在【网络】－【接口/区域】－【物理接口】中，选择接口，并配置接口类型、所属区域、旁路流量统计网络对象。

2、配置管理接口：

         在【网络】－【接口/区域】－【物理接口】中，选择空闲的物理接口做为管理口。

3、配置路由：

         在【网络】－【路由】中，一般新增缺省路由。较少场景使用明细的回程路由。

4、启用旁路reset功能：

         在【系统】-【系统配置】-【通用配置】-【网络参数】中，勾选【旁路reset】。

5、配置安全防护策略：

         如：业务防护策略、用户防护策略等。
