在前面的文章中，我们已经详细地介绍了Modbus网关的几种主要类型，今天，就让我们来介绍一下其中简单协议转换的处理过程。
简单协议转换是最常规、最普遍的Modbus网关功能，也是数据处理效率最高Modbus网关模式，它只是提取数据中的关键字段，再以另一种协议对提取数据进行编码（Modbus RTUßàModbus TCP）发送。
演示请求与数据分析
为了正确且直观展示Modbus数据帧，使用标准Modbus调试工具测试，Modbus Poll与Modbus Slave并非免费软件，但可免费使用30天，若有长时间使用的需求请购买正版。

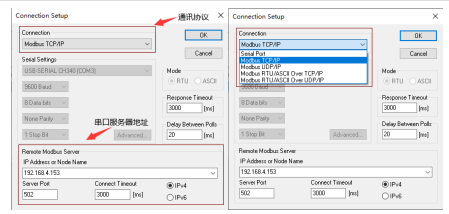

打开Modbus Poll软件，点击Connection连接串口服务器并配置通讯协议，如下图所示：

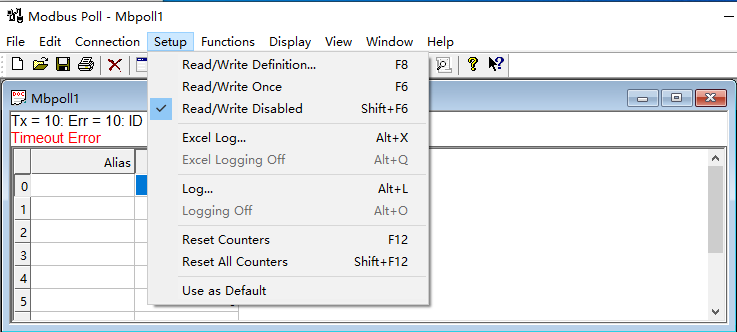

关闭自动读取，方便分析数据帧，先配置主机请求会导致设备请求超时不用在意，等从机仿真完成就不会出现响应超时。

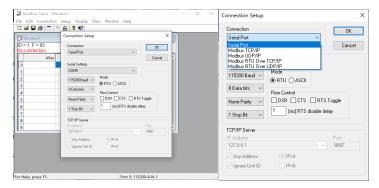

打开Modbus Slave，点击Connection连接串口服务器并配置通讯协议，主机使用已经使用网络连接，从机需要使用串口连接，如下图所示：

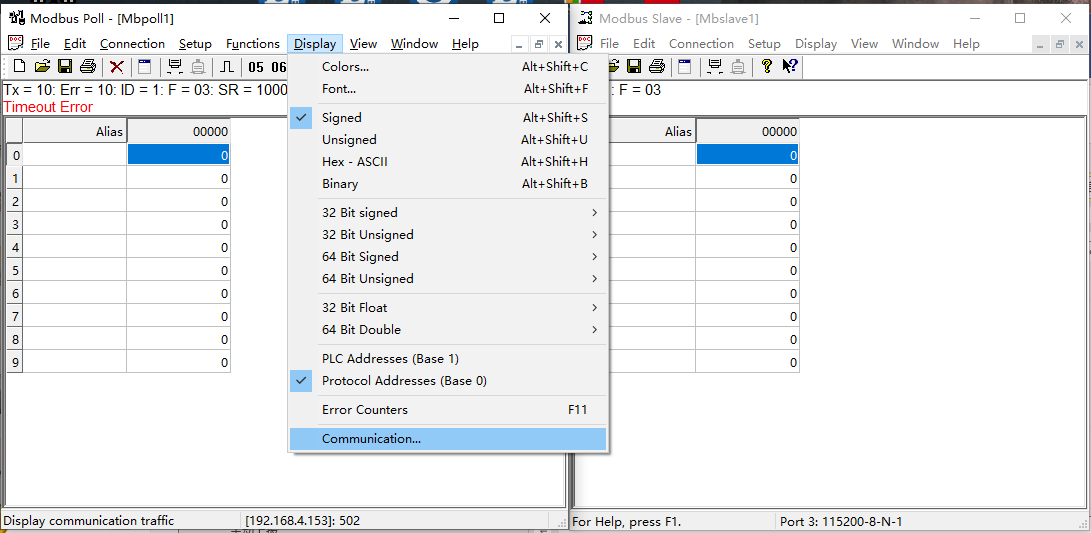

打开数据监视串口，Poll与Slave方法相同如图所示：

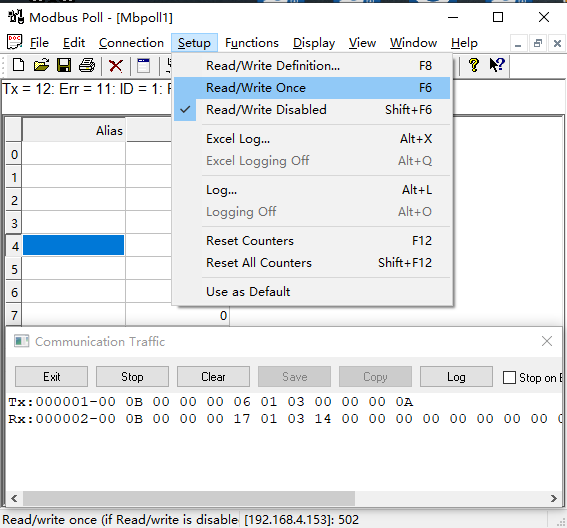

点击读取一次寄存器，10个寄存器在调试窗口无法直接显示，减少读取寄存器数量；

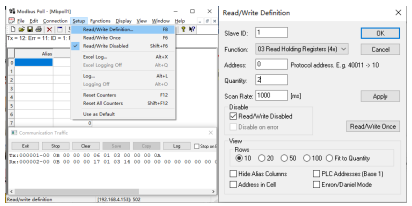

配置读取数量：

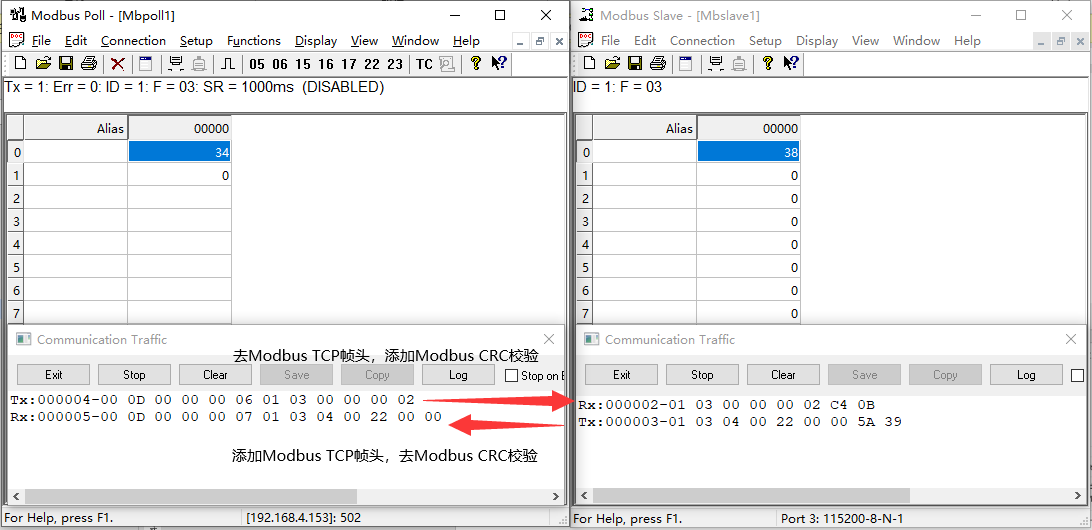

从下图可以看出串口服务器的“简单协议转换”将收到的TCP数据帧的报文标识“00 0D”缓存，对01 03 00 00 00 02添加Modbus CRC检验，再从串口输出数据帧，从机接收到指令返回Modbus RTU响应数据帧，串服务器收到数据后计算帧长度，再将缓存报文标识与帧长编码进数据帧并通过网口发送。
“简单协议转换”虽然处理效率高但无法处理多主机请求，因此就有“多主机模式和存储型网关”。多主机模式和存储型网关工作模式，我们下次再做详细介绍。
