得物技术网络优化-CDN资源请求优化实践

1.前言

为用户提供更加流畅的App使用体验是我们的目标。作为电商类App，社区+交易相关业务强依赖图片、视频、文件等静态资源。由于这些静态资源部署在cdn上，因此本文统称为“CDN资源”。

虽然部署到CDN服务后提升了CDN资源的请求性能，但只能算是初始阶段，App端依然存在资源加载慢、卡顿等体验问题，离预期还有一定距离，需要进一步优化。因此，2021年下半年我们对CDN资源的网络请求性能进行了重点优化，取得了明显的效果，本文在此进行一个阶段性总结。

2.内容介绍

本文主要介绍得物CDN资源请求实现平均耗时iOS端降低18%+，Android端降低10%+的优化思路及优化实践经验。整体按监控数据分析，优化方向调研，优化方案设计，推进优化落地，优化效果反馈的流程执行，达到逐步优化的效果。本文主要讲4个优化方向，包括：CDN部署调整，TLS1.3升级，OCSP Stapling开启，Http2.0升级。下面就来详细介绍下每个优化方向具体如何确定的，优化的方案，以及优化效果。

3.优化案例

3.1 CDN部署调整

3.1.1 什么是CDN服务？

可能有的同学对CDN还不太熟悉，我们先简单介绍下CDN的概念及原理。CDN（Content Delivery Network）指内容分发网络，由分布在不同地区的边缘服务器节点组成的分布式网络，负责缓存源站静态资源并就近分发给用户，达到降低静态资源请求耗时，降低源站服务器压力的目的。

CDN服务的优势：就近接入，资源缓存，降低回源，智能选路，高效传输，智能压缩，安全，高性能等特性（摘自阿里云CDN文档介绍）。简单来说就是就近接入，资源缓存，高效回源这3大特性。

静态资源部署到CDN服务后，访问链路从请求源站变为就近接入CDN边缘节点，大大缩短了网络访问链路，降低了CDN资源的请求耗时。如广东用户原来请求CDN资源需要访问杭州源站，现在可以直接访问广东省内的CDN边缘节点获取CDN资源。

CDN边缘节点如果有当前请求的CDN资源缓存，则直接将缓存返回给客户端；如果没有缓存，则通过CDN服务系统内部策略实现高效回源，资源获取后返回到CDN边缘节点并缓存，再返回给客户端。

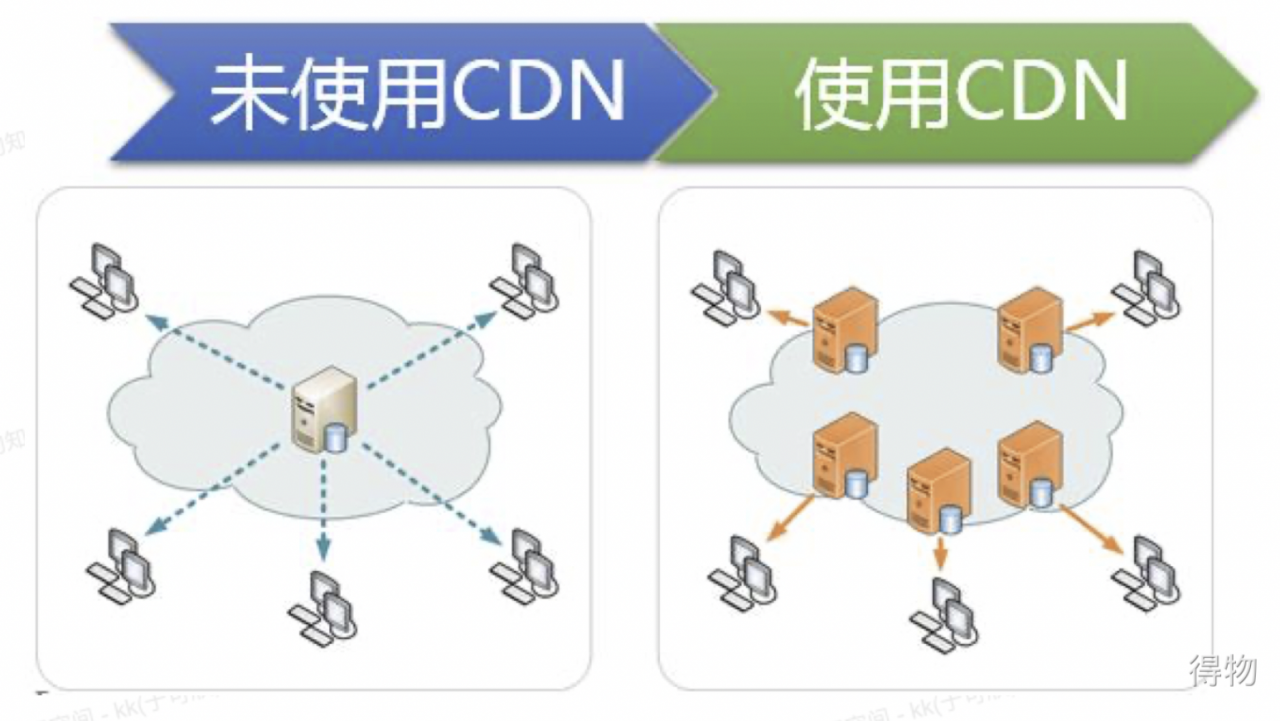

下图可以直观的展现出部署到CDN服务前后用户请求静态资源的变化

（注：图片来自网络）

3.1.2 从地域维度分析CDN资源请求耗时监控数据

了解了CDN的原理后，我们就知道，CDN服务效果是和地域强相关的。对不同地区的用户来说，该地区是否部署了CDN服务器节点，部署了多少台CDN服务器节点来承载流量直接影响着该地区用户CDN资源请求的耗时长短。因此，考虑先从CDN按地区部署的角度对CDN资源请求监控数据进行分析。

我们重点分析平均耗时大于等于500ms的省份，其中广东省作为一线省份，网络基础设施应该比较完善，为什么平均耗时在500ms以上？

初步推测：可能是CDN服务器节点部署不合理，未在广东省部署或在广东省部署较少，广东用户无法就近接入CDN服务，跨域访问导致CDN资源请求耗时较长。

3.1.3 阿里云CDN部署情况调研

我们将这个推测反馈给阿里云客服，让其核实服务于得物的CDN边缘节点在各省份的分布情况以及广东省CDN边缘节点的部署情况。

排查结果：未部署广东、北京，并且湖南、四川、江苏、吉林部署节点偏少。

调研结论：这些地区的用户存在跨域请求CDN资源的问题，导致请求平均耗时较长。

3.1.4 CDN部署优化方案

问题原因定位后，解决方案比较简单，合理调整CDN边缘节点部署：

1.新增广东、北京本省节点；

2.新增湖南、四川、吉林、江苏本省节点，替换外省冗余节点。

3.1.5 CDN 部署优化效果

CDN域名cdn.poizon.com 优化前后数据：

平均耗时

1. iOS：429ms -> 331ms，降低98ms

2. Android：386ms -> 348ms，降低38ms

3.2 TLS1.3升级

一次完整的Https网络请求包含7个阶段：请求准备、DNS解析、TCP建连、SSL握手、Request阶段、服务端处理阶段、Response阶段

为了更详细的分析得物CDN资源请求性能数据，我们在App端将每次请求各阶段的耗时进行了单独埋点采样上报，CDN网络监控平台提供了按网络请求阶段聚合量化的性能指标。因此，对网络请求各阶段的监控数据进行分析，看是否有可优化的阶段。

3.2.1 从网络请求阶段维度分析CDN资源请求耗时监控数据

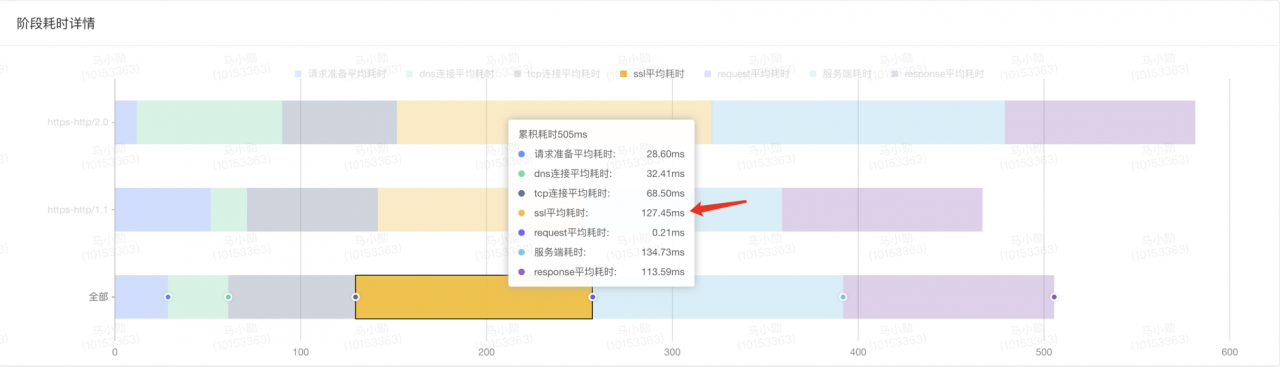

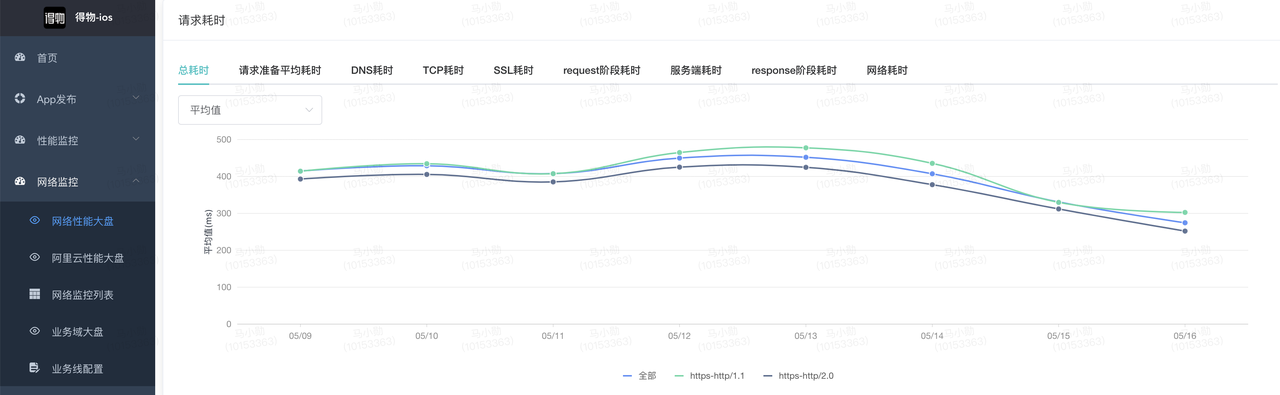

网络请求阶段耗时详情如下图

从图中可以看到，SSL阶段平均耗时127ms+，占累积耗时25%以上。SSL阶段耗时对整体耗时影响较大，因此考虑对SSL阶段性能优化。

对于Https请求，SSL阶段主要是进行密钥协商，保证数据加密传输的。目前得物CDN资源请求使用的是TLS1.2协议，而最新的TLS1.3协议也已经比较成熟，是否可以通过升级TLS1.3协议来实现对SSL阶段性能优化的目的呢？

3.2.2 TLS1.3协议调研

TLS1.3协议有哪些优势？与TLS1.2协议的区别？

TLS（Transport Layer Security Protocol）是传输层安全协议，TLS1.2协议2008年发布，TLS1.3协议2018年发布。

TLS1.2协议目前使用最广泛，从2008年发布到现在13年多的时间里被发现了一些缺点：

1.性能较差：握手过程需要2个RTT；

2.安全性较低：使用了不安全的加密算法，如SHA1，RC4，CBC等加密算法。

TLS1.3协议则是基于TLS1.2进行了大量优化，包括：

1.性能优化：引入了新的密钥协商机制PSK，握手过程仅需1RTT，比TLS1.2协议降低50%+；

2.安全性提高：废弃了TLS1.2协议中众多不安全及老旧的加密算法，不再使用DSA证书，ServerHello之后的握手信息都进行了加密等。

友商使用TLS1.3的情况调研

调研友商的CDN资源请求TLS协议，友商App使用的TLS1.3协议，验证了TLS1.3协议的可行性。

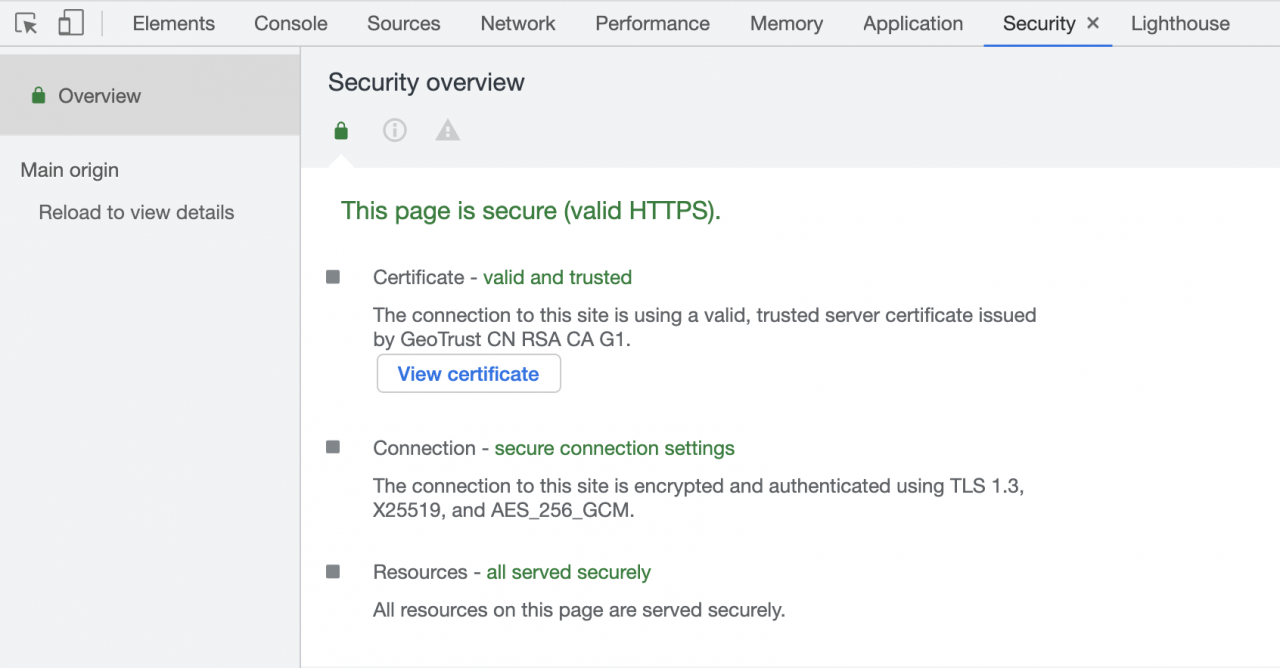

通过Chrome浏览器加载友商的图片，在DevTools窗口的Security面板可以看到使用的是TLS1.3协议。

客户端双端TLS1.3兼容性调研

双端主流机型已支持TLS1.3，且不支持TLS1.3的机型阿里云CDN服务也做了兼容，会根据客户端使用的TLS协议版本自动匹配使用对应的TLS协议。

线下测试：使用Debug包在线下环境分别使用TLS1.3协议与TLS1.2协议请求CDN资源，均请求正常。

3.2.3 TLS1.3升级优化方案

TLS1.3相比TLS1.2可以将SSL阶段耗时降低50%+，因此采用升级TLS1.3协议的方式实现对CDN资源请求SSL阶段耗时的优化，详细优化方案可以参考之前发布的一篇文章《得物网络优化-TLS1.3升级最佳实践》https://mp.weixin.qq.com/s/C0dfQ52bWNOAWLkSC1f-4w

3.2.4 TLS1.3升级优化效果

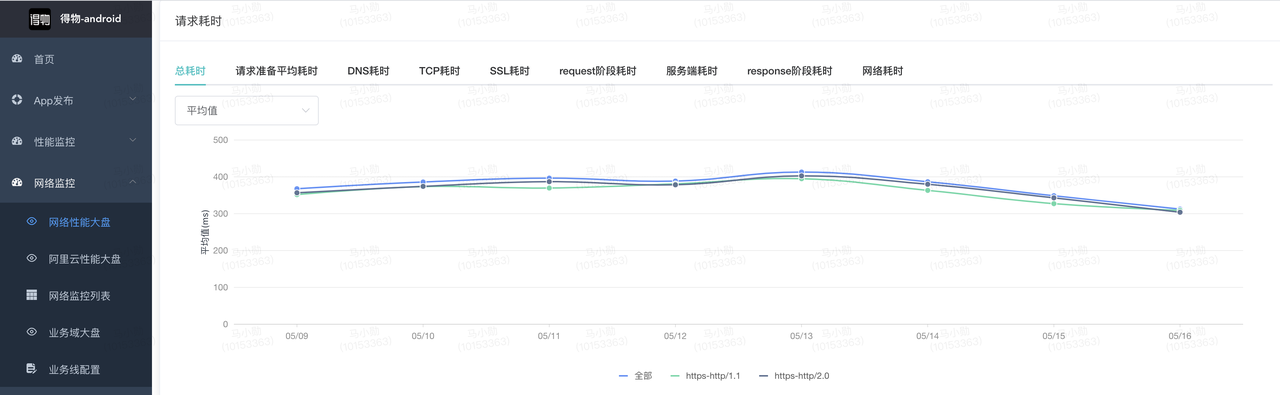

CDN cdn.poizon.com升级TLS1.3后，双端平均耗时、TLS耗时均有明显降低，优化前后数据：

平均耗时

1. iOS：281ms -> 237ms，降低44ms

2. Android：307ms -> 269ms，降低38ms

SSL阶段耗时

1. iOS：210ms -> 137ms，降低73ms

2. Android：83ms -> 71ms，降低12ms

3.3 OCSP Stapling开启

TLS1.3升级后，CDN资源请求性能提升了不少，但双端SSL阶段耗时依然有优化空间，因此继续调研SSL阶段的优化方案。通过调研后发现SSL阶段证书交换需要使用OCSP协议验证SSL证书的有效性。那什么是OCSP协议呢？OCSP协议是否会对SSL阶段性能造成影响？

3.3.1 什么是OCSP协议？

OCSP（Online Certificate Status Protocol）是在线证书状态协议，用于验证SSL证书的有效性，确保SSL证书未被吊销或过期。CA服务器提供了在线查询证书状态的接口，客户端可以在SSL阶段实时向CA服务器发起一次证书状态查询请求，CA服务器会回复证书的状态信息（如“有效”，“过期”等）。

由于客户端在等待查询结果前是阻塞的，OCSP查询过程耗时长短就影响了SSL阶段耗时。

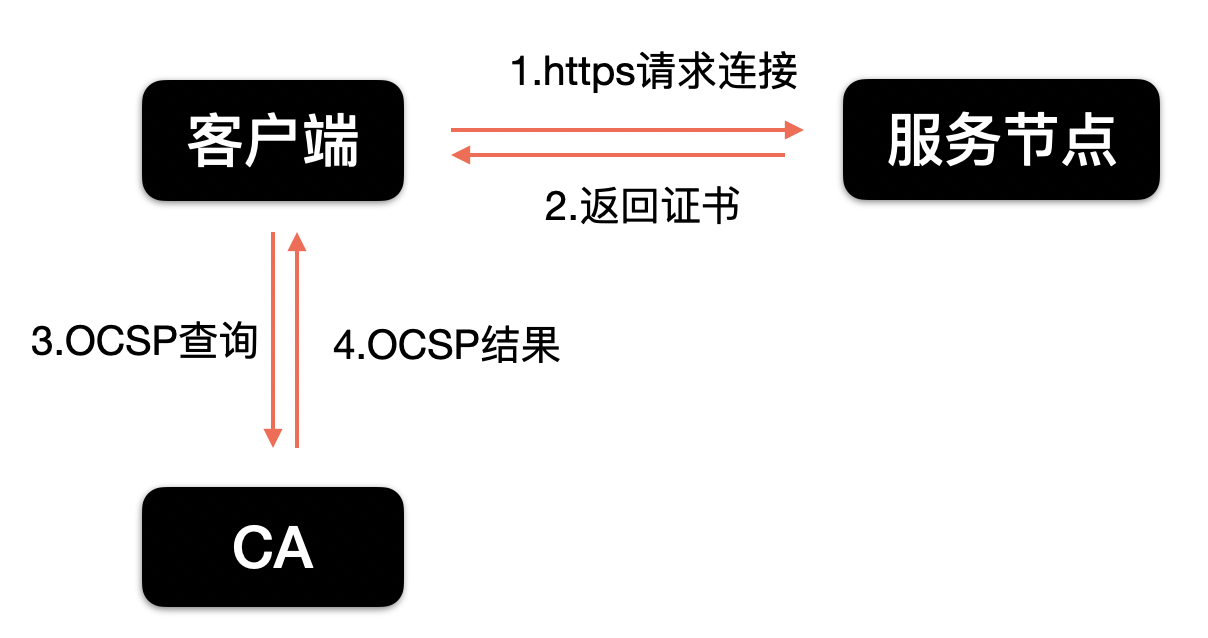

执行OCSP协议的一次请求过程如下图

从图中可以看到，客户端会多出一次OCSP的查询过程。为了解决OCSP协议对性能的影响，OCSP Stapling协议应运而生，下面介绍下OCSP Stapling协议。

3.3.2 什么是OCSP Stapling协议？相比OCSP做了什么优化？

OCSP Stapling是将证书状态的查询过程从客户端迁移到服务端，由服务端低频执行OCSP协议请求CA服务器查询证书状态并将查询结果缓存起来，服务端在客户端请求SSL阶段时将证书查询结果返回给客户端。

执行OCSP Stapling协议的一次请求过程如下图

从图中可以看到，执行OCSP Stapling协议后客户端可以节省一次OCSP查询过程。

3.3.3 OCSP Stapling开启优化调研

友商使用OCSP Stapling的情况调研

调研友商的CDN资源请求OCSP Stapling使用情况，友商的CDN服务已开启OCSP Stapling，验证了OCSP Stapling的可行性。

友商的CDN服务是否OCSP Stapling生效的验证方法：

步骤1：查询友商CDN域名（如：cdn.xxx.com）的IP，可以使用dig命令

dig cdn.xxx.com

步骤2：通过openssl命令查看友商CDN域名OCSP Stapling状态

openssl s_client -connect 步骤1查到的ip:443 -servername cdn.xxx.com -status

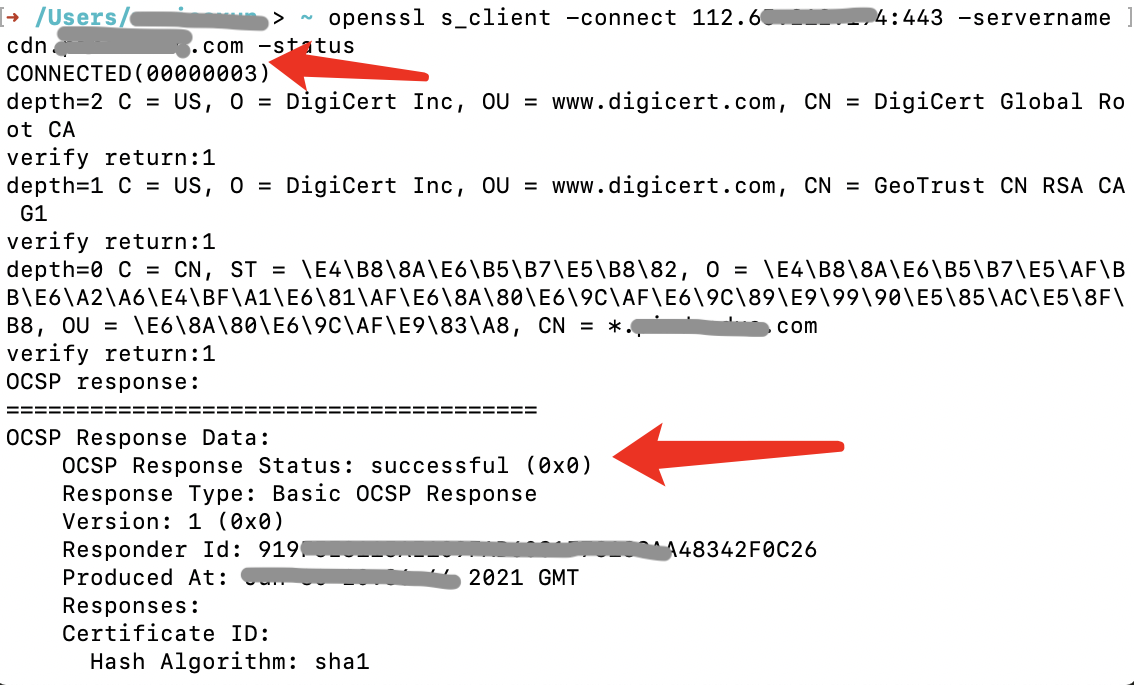

结果1：OCSP Stapling生效图片如下：

可以看到OCSP Response Status：successful（0x0），代表OCSP Stapling已生效

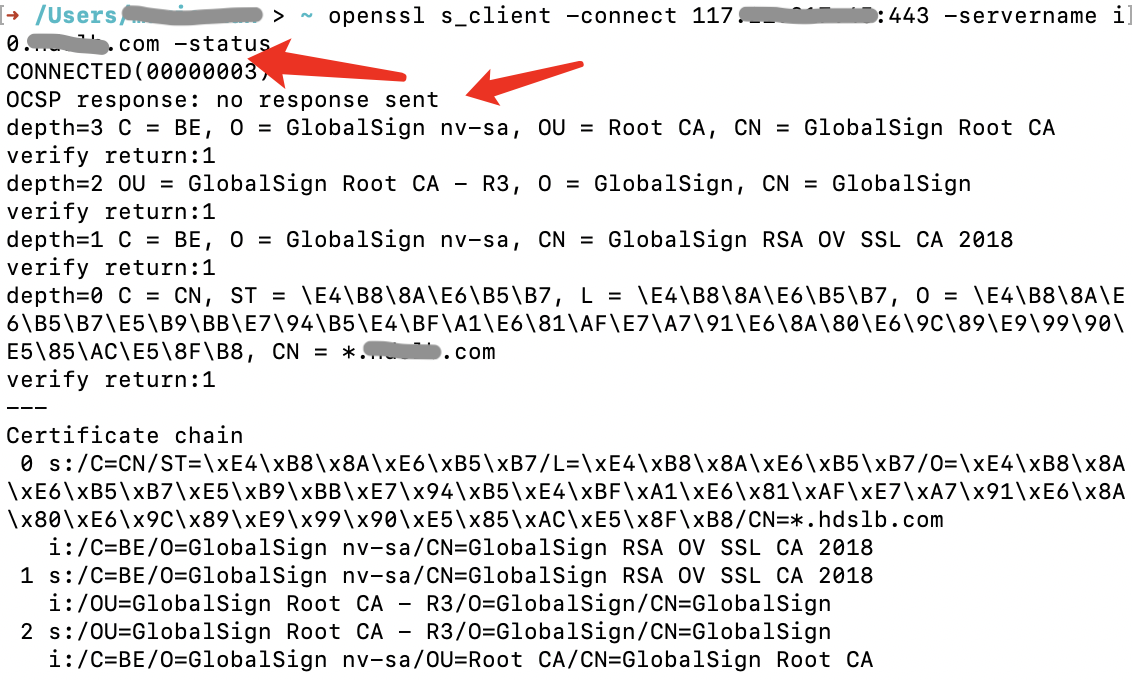

结果2：OCSP Stapling未生效图片如下：

可以看到OCSP Response：no response sent，代表OCSP Stapling未生效

客户端双端OCSP Stapling兼容性调研

iOS：系统默认支持OCSP Stapling

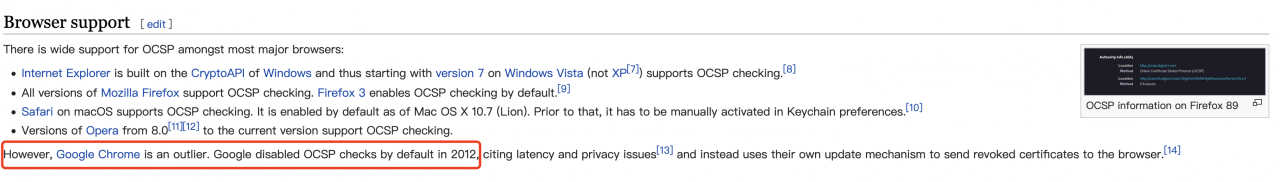

Android：暂不支持OCSP过程

阿里云CDN兼容性：

与阿里云客服已确认阿里云CDN服务支持OCSP Stapling功能。如果客户端系统支持OCSP Stapling功能，则开启后OCSP Stapling功能生效；如果客户端系统不支持，依然支持使用OCSP方式正常请求。

线下测试：使用Debug包在线下环境分别开启OCSP Stapling与关闭OCSP Stapling请求CDN资源，均请求正常。主要覆盖这些方面：

1.反复验证：包括反复开启/关闭，App冷/热启动，App切前后端等操作链路；

2.业务主链路回归：覆盖社区首页、社区详情页、视频、交易首页、商品详情页、订单详情页等核心页面；

3.兼容性测试：覆盖App最近版本，主流机型、主流系统等。

3.3.4 OCSP Stapling开启优化方案

通过操作阿里云CDN控制台开启OCSP Stapling功能来实现SSL阶段耗时进一步优化。

变更执行：凌晨2点在阿里云CDN控制台操作开启OCSP Stapling

验证方案：如上文描述友商调研方法，使用openssl命令查看CDN域名cdn.poizon.com OCSP Stapling状态是否生效

监控方案：

1.网络监控平台：监控请求异常率、请求耗时等指标是否有异常波动情况；

2.阿里云CDN-实时监控：分钟级2xx,3xx,4xx,5xx状态码是否有异常波动情况。

3.3.5 OCSP Stapling开启优化效果

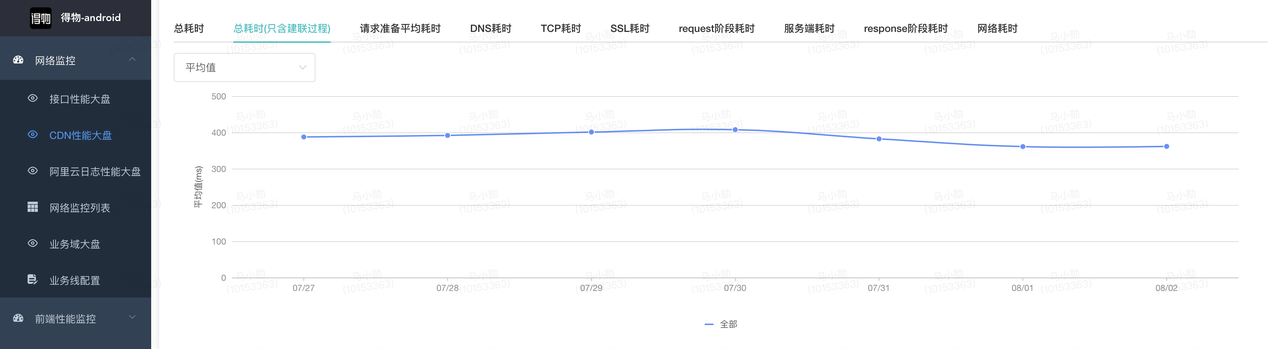

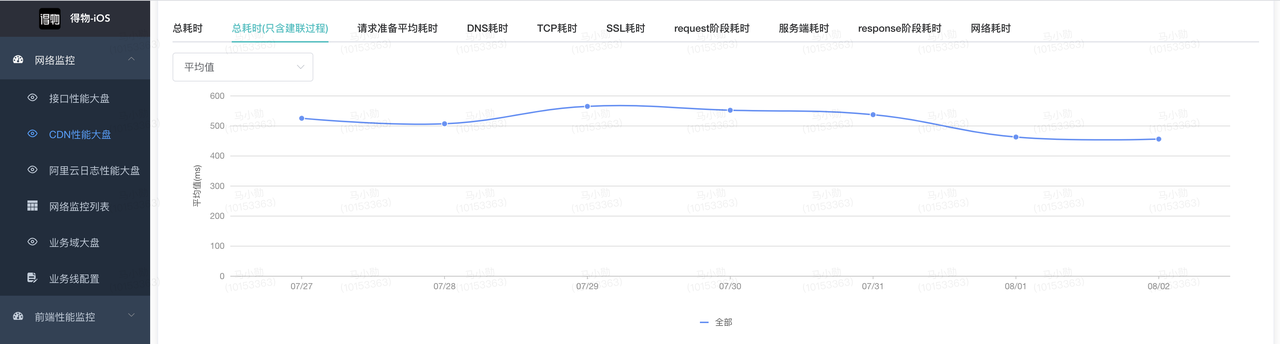

CDN cdn.poizon.com开启阿里云OCSP Stapling后iOS端耗时降低明显，Android端变化不大（Android：暂不支持OCSP过程，因此OCSP Stapling优化对Android暂无作用），优化前后数据：

平均耗时（仅建连）

iOS：565ms ->484ms，降低81ms

Android：401ms -> 360ms，降低41ms

SSL阶段耗时

iOS：97ms -> 87ms，降低10ms

Android：79ms -> 70ms，降低9ms

3.4 HTTP2.0升级

3.4.1 从Http协议版本维度进行监控数据分析

查看CDN域名cdn.poizon.com 2021.11.30号单日监控数据，发现双端同时存在Http2.0、Http1.1两种协议版本的请求，因此从Http一些版本的维度进行监控数据分析。

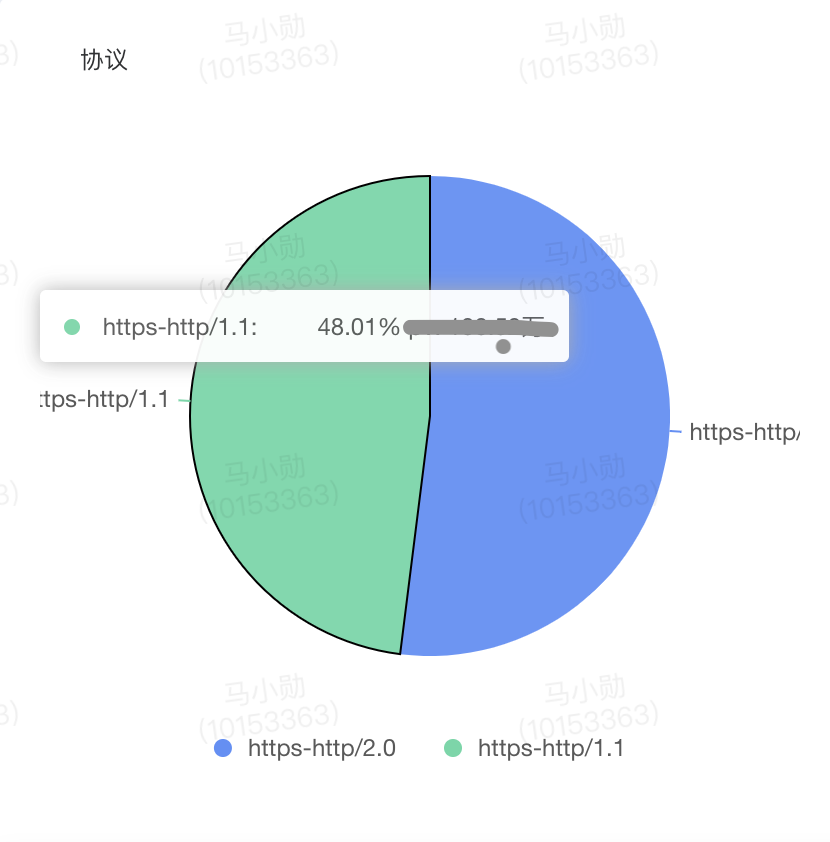

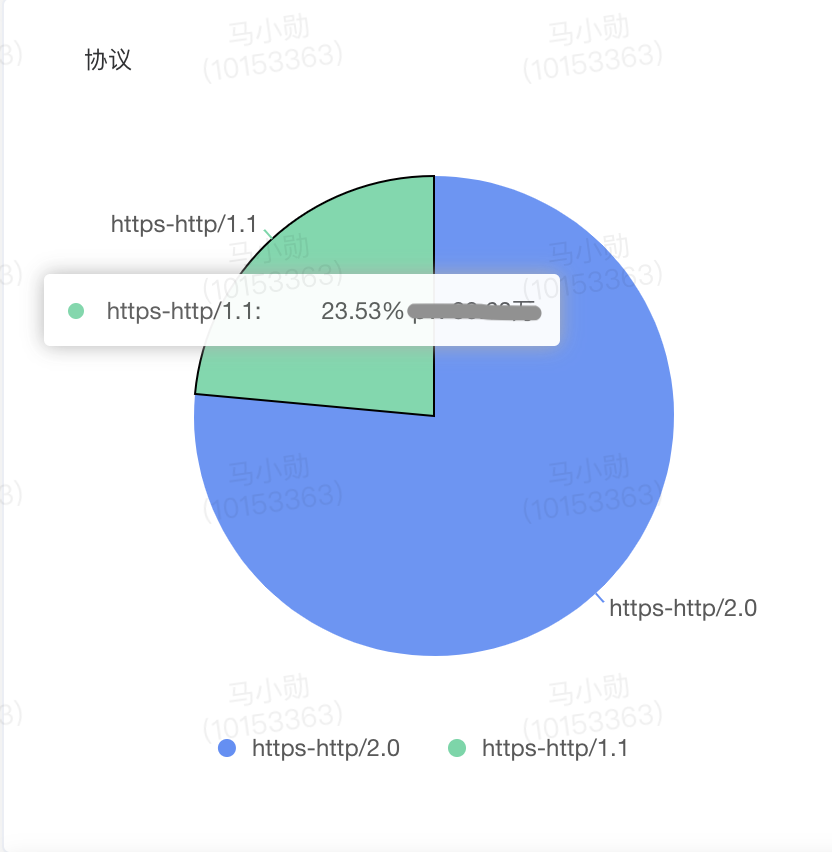

查看双端Http2.0与Http1.1占比

iOS：Http2.0占比51.98%，Http1.1占比48.01%

Android：Http2.0占比76.46%，Http1.1占比23.53%

可以看到双端都存在20%以上的Http1.1流量。

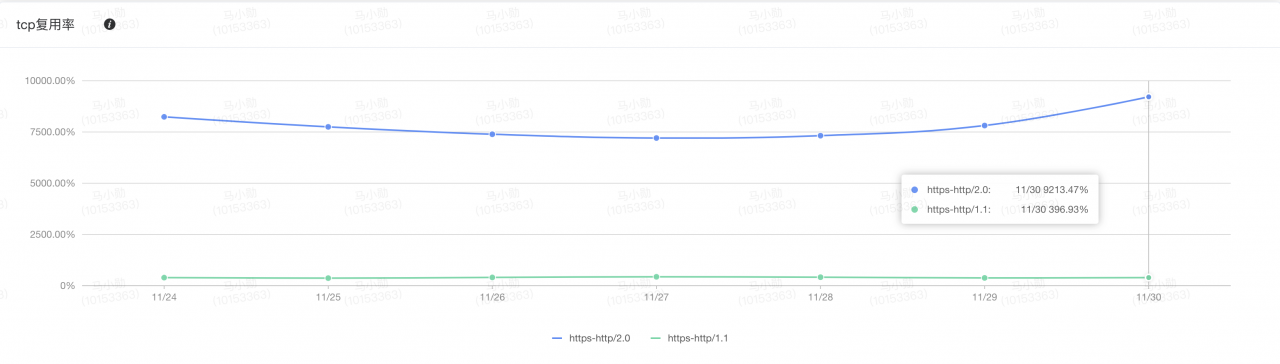

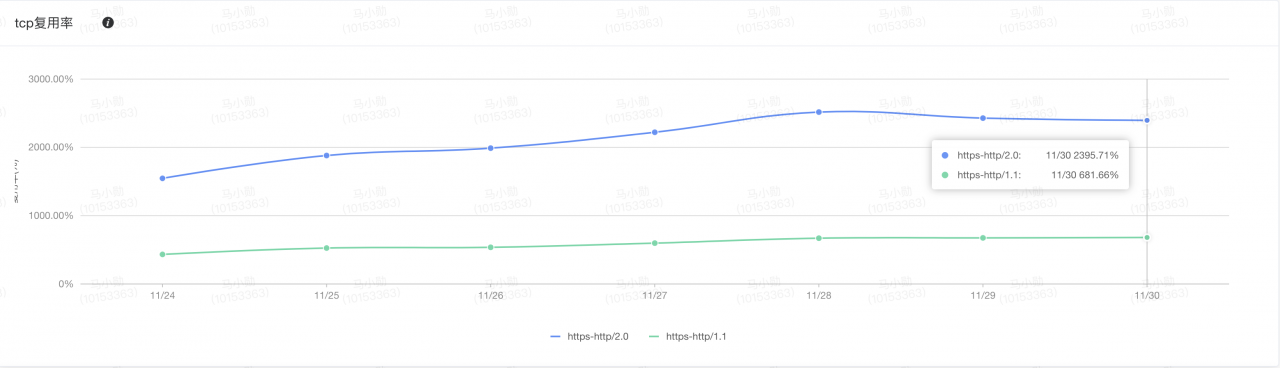

查看双端Http2.0与Http1.1各自的TCP复用率

iOS：Http2.0 TCP复用率9217%，Http1.1 TCP复用率396%

Android：Http2.0 TCP复用率2397%，Http1.1 TCP复用率681%

发现双端Http2.0的TCP复用率比Http1.1的TCP复用率高出几倍，iOS端差不多高一个量级

注：TCP复用率 = TCP连接复用次数 / TCP建连成功次数

由于TCP每次重新建连都需要经过DNS解析、TCP三次握手、SSL四次握手阶段的耗时，而TCP连接复用时则节省了这三个阶段的耗时，复用TCP连接的CDN资源请求耗时更短。也就是说TCP复用率越高，CDN资源请求的平均耗时越短。

讲到这里，可能很多同学就提出了疑问，为什么Http2.0的TCP复用率可以达到这么高呢？下面我们简单介绍下Http2.0协议。

3.4.2 什么是Http2.0协议

Http2.0有哪些优势？相比Http1.1的区别是什么？

Http1.1协议仍是使用最广泛的Http协议，但其存在的痛点也众所周知，包括：

1.请求拥塞：并发的每个请求都需要一个TCP连接，并且最多6个，超过则会拥塞等待；

2.头部冗余：不支持头部压缩，且每次请求都会重复传递头部，造成带宽浪费并影响性能；

3.单向传输：仅支持客户端向服务端发送，不支持服务端主动向客户端发送；

4.明文传输：支持Http方式请求，数据明文传输，存在安全风险；

5.优先级受限：同一个TCP连接上仅支持串行发送，不支持高优先级请求率先发送，影响性能。

Http2.0协议是对http1.1协议的拓展和优化，引入了帧的概念，在应用层与传输层之间添加了二进制分帧层，针对性的提出了几点新特性：

1.多路复用：解决Http1.1请求拥塞的痛点，并发的多个请求支持在同一个TCP连接上进行传输，每个请求都会被拆分成一个个的帧，帧头信息会保存对应的请求信息，以二进制形式传输到对端后会根据帧头信息将请求数据进行重组；

2.头部压缩：解决Http1.1头部冗余的痛点，一方面使用HPACK算法对头部进行压缩减小传输体积，另一方面在双端维护Headers表，对已传输过的头部仅需携带对应key，避免重复传输；

3.服务端推送：解决Http1.1单向传输的痛点，允许服务端向客户端主动推送数据，如html请求时，服务端会主动向客户端推送相关的css，js文件，避免客户端多次请求，降低整体RT耗时；

4.二进制传输：解决Http1.1明文传输的痛点，数据被封装成帧，帧再以二进制形式进行传输；

5.支持优先级：解决Http1.1优先级受限的痛点，新建的流使用报文帧设置优先级，已创建的流使用优先级帧类型设置优先级，在资源有限的情况下使用优先级选择Stream流进行传输；

友商使用Http2.0情况调研

调研友商的CDN资源请求Http协议版本，友商App都使用的Http2.0协议，验证了Http2.0协议的可行性。

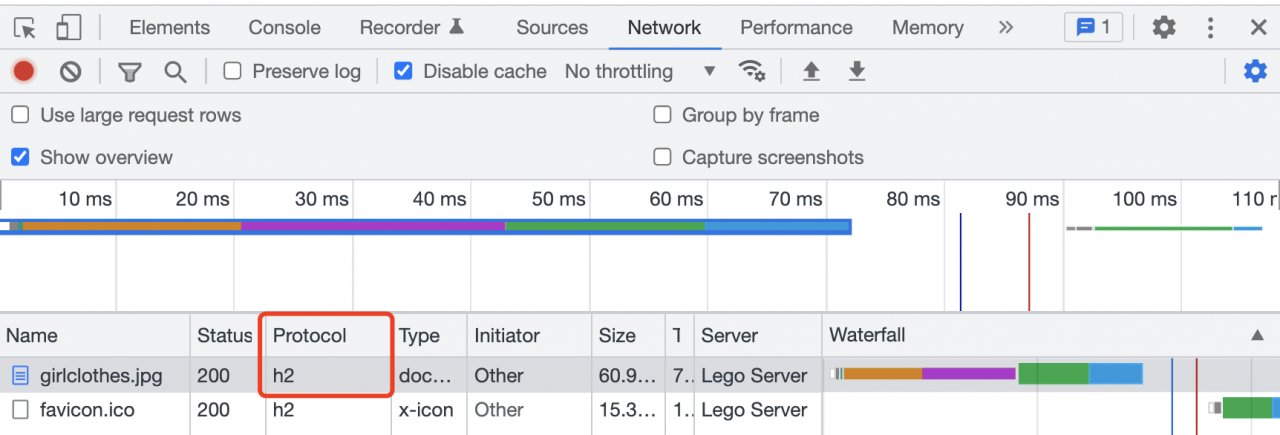

与TLS1.3协议友商调研方法类似，通过Chrome浏览器加载友商的图片，在DevTools窗口的Network面板可以看到使用的是h2协议。

3.4.3 Http2.0升级优化方案

对CDN域名cdn.poizon.com Http1.1协议版本请求的CDN边缘节点的IP分析后发现非阿里云CDN，与运维同学确认后得知CDN域名cdn.poizon.com切了40%流量在七牛云CDN，使用的Http1.1协议。

可以采用将这部分七牛云的流量进行Http2.0升级来提升CDN资源请求性能，执行线上变更将流量切回阿里云CDN（已开启Http2.0协议）。

3.4.4 Http2.0升级优化效果

CDN域名cdn.poizon.com流量切回阿里云后，https1.1流量已转为https2.0，https2.0流量占比双端均95%+，优化前后数据：

平均耗时

1. iOS 248ms -> 221ms，降低27ms

2. Android 350ms -> 329ms，降低21ms

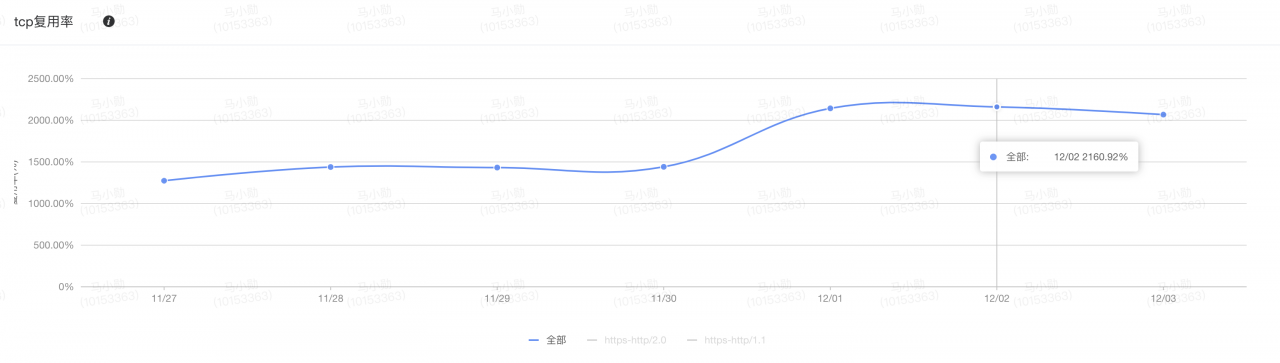

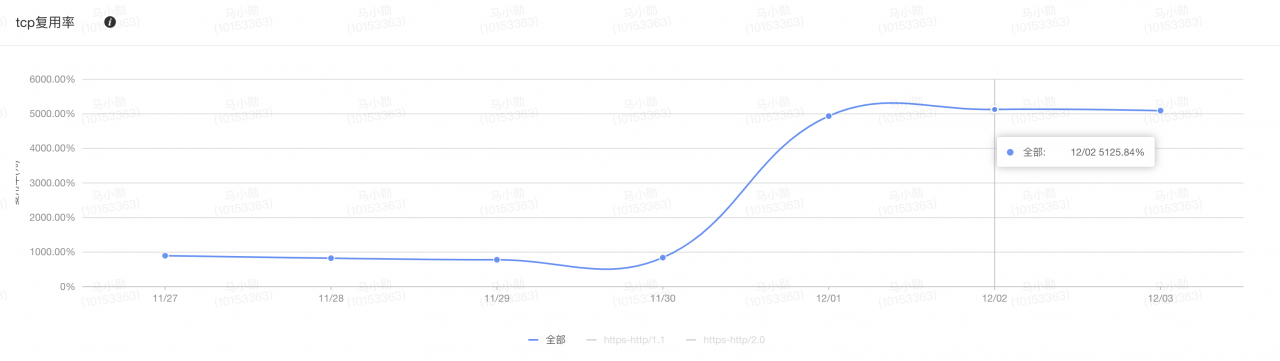

TCP复用率

1. iOS：841% -> 5127%，升高4286%

2. Android：1441% -> 2160%，升高719%

4.小结

以上4个优化方向可以让你以较少的人力投入获得比较显著的CDN资源请求性能提升，但因涉及到线上变更，要注意做好线下回归测试，线上变更、验证、监控、还原方案。

最后，感谢运维，测试及相关参与同学在CDN资源请求优化过程中的协助。
