Nginx七层负载均衡

优速盾-小U • • 行业资讯 • 阅读 461

Nginx负载均衡

1.Nginx负载均衡概述

web服务器，直接面向用户，往往要承载大量并发请求，单台服务器难以负荷，我使用多台web服务器组成集群，前端使用Nginx负载均衡，将请求分散的转发到我们后端服务器集群中，实现负载的分发，那么会大大提升系统的吞吐率、请求性能、高容灾

Nginx七层负载均衡_nginx

之前在负载均衡调度器这里采用lvs的比较多，由于lvs只能实现对四层传输层的负载均衡，也就是说只能基于ip和端口号进行转发，假如有很多集群，比如01集群、02集群，端口号都是80，无法进行区分，lvs无法基于这种应用名称来转发进行负载均衡，因此就有了Nginx负载均衡，Nginx负载均衡既可以实现对四层的负载又可以实现对七层的负载，可以根据ip端口也可以根据应用名称来转发。

1.1.负载均衡原理

在之前一直认为负载均衡是当第一个用户连接过来就转发给web01，第二个用户连接过来就转发给web02，其实这是错误的，虽然有2个用户在连接，但是只会产生一个TCP连接，因为负载均衡池是一个整体，负载均衡是根据http请求来转发进行负载的，比如一个页面共有10个http请求，第一个http请求会转发给web01，第二个http请求转发给web02，也就是web01承担1,3,5,7,9的http请求，web02承担2,4,6,8,10的http请求，分工合作，当负载均衡服务器池的节点越多，页面访问的速度就会越快。

2.Nginx常用的云平台介绍

阿里云 SLB

腾讯云 CLB

青云 QLB

ucloud ULB

3.Nginx四层与七层的区别

  • Nginx负载均衡按层划分
  • 二层：基于mac地址
  • 三层：基于ip地址
  • 四层：基于ip和端口号
  • 七层：基于应用协议

四层负载均衡：IP地址、TCP/UDP、端口号

七层负载均衡：HTTP、HTTPS、FTP、SMTP

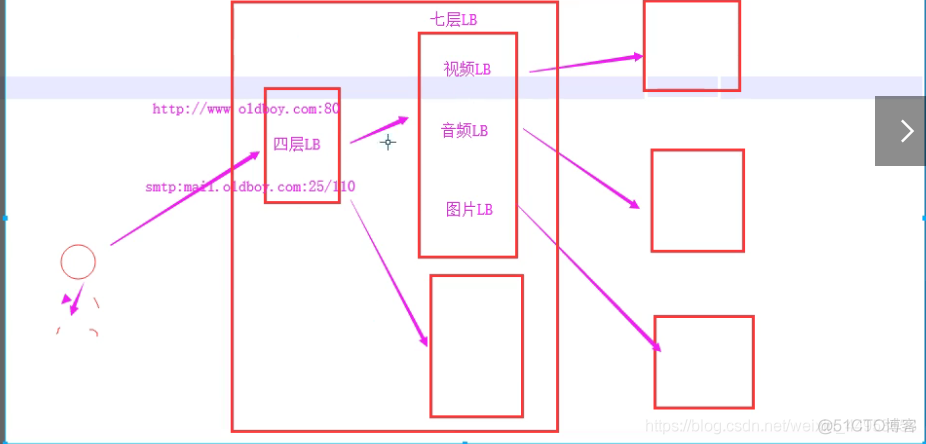

下图为企业较为常用的负载拓步架构

首先用户发送请求首先会被转发到四层负载均衡上，因为访问网站都是基于域名加端口的，四层就满足了访问条件，然后在根据请求的内容转发到七层负载上，七层负载再根据请求的类型转发到不同的后端web集群，四层和七层也可以在一台服务器上，使用Nginx就可以实现这种架构

Nginx七层负载均衡_mysql_02

4.Nginx负载均衡配置

4.1.Nginx负载均衡配置参数

  • Nginx upstream虚拟配置语法
  • 语法格式：upstream name {…}
  • 默认配置：-
  • 配置区域：http

upstream例子

upstream backend {
 server backend1.example.com weight=5;
 server backend2.example.com;
 server unix:/tmp/backend3;
 server backup1.example.com:8080 backup;
}
server {
 location / {
 proxy_pass http://backend;
 }
}

4.2.web单站点负载均衡配置

4.2.1.环境规划

角色

外网IP

内网IP

主机名

LB01

ens33:192.168.81.210（vm8）

ens37:172.16.1.10（vm1）

localhost

web01

ens33:192.168.81.220（vm8）

ens37:172.16.1.20（vm1）

localhost

web02

ens33:192.168.81.230（vm8）

ens37:172.16.1.30（vm1）

localhost

web03

ens33:192.168.81.240（vm8）

ens37:172.16.1.40（vm1）

localhost

4.2.2.配置web节点服务器

web01配置
[root@localhost ~]# mkdir /web/web01
[root@localhost ~]# echo "web02 172.16.1.20" >/web/web01/index.html
[root@localhost ~]# cd /etc/nginx/conf.d/
[root@www conf.d]# rename .conf .conf.bak *.conf
[root@www conf.d]# vim web01.conf
server {
 listen 80;
 server_name web.com;
 location / {
 root /web/web01;
 index index.html;
 }
}
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

web02配置
[root@localhost ~]# mkdir /web/web02
[root@localhost ~]# echo "web02 172.16.1.30" >/web/web02/index.html
[root@localhost ~]# cd /etc/nginx/conf.d/
[root@localhost conf.d]# rename .conf .conf.bak *.conf
[root@localhost conf.d]# vim web02.conf
server {
 listen 80;
 server_name web.com;
 location / {
 root /web/web02;
 index index.html;
 }
}
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

web03配置
[root@localhost ~]# mkdir /web/web03
[root@localhost ~]# echo "web03 172.16.1.40" >/web/web03/index.html
[root@localhost ~]# cd /etc/nginx/conf.d/
[root@localhost conf.d]# rename .conf .conf.bak *.conf
[root@localhost conf.d]# vim web03.conf
server {
 listen 80;
 server_name web.com;
 root /web/web03;
 index index.html;
}
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

4.2.3.配置负载均衡服务器

[root@localhost conf.d]# rename .conf .conf.bak *.conf
[root@localhost conf.d]# vim lb_web.conf
upstream web_lb {
 server 172.16.1.20:80;
 server 172.16.1.30:80;
 server 172.16.1.40:80;
}

server {
 listen 80;
 server_name web.com;

 location / {
 proxy_pass http://web_lb;
 }
}

重载
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

验证效果，会发现每次都会把http请求转发到不同服务器
[root@localhost conf.d]# curl web.com
web01 172.16.1.20
[root@localhost conf.d]# curl web.com
web02 172.16.1.30
[root@localhost conf.d]# curl web.com
web03 172.16.1.40

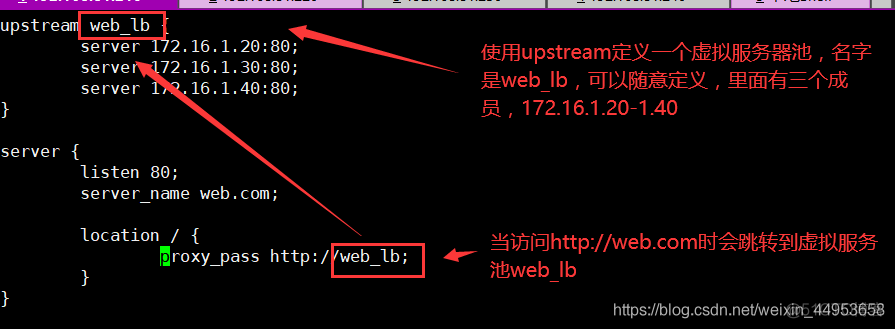

配置文件讲解
首先用upstream定义一个虚拟服务器池也就是定义一个集群，服务器池的名字可以自己定义，这里定义的名字是web_lb，里面用server指定成员服务器地址，当用户访问http://web.com时（如果使用ip访问，那么server_name就写localhost），会跳转到刚刚定义的虚拟服务器池web_lb

Nginx七层负载均衡_mysql_03

4.3.web多站点负载均衡配置

4.3.1.配置web节点服务器

两个站点：web.com shangmei.com

3个web服务器在上一小节已经配置过一个站点了，现在配置第二个站点，为了验证负载均衡的原理，我们找一个http请求特别多的页面，在对比他们的访问速度，就用尚美的首页

web01配置
1.将网站源码拷贝过来
[root@www ~]# scp -r root@192.168.81.210:/web/shangmei /web/
2.创建站点配置文件
[root@www conf.d]# vim shangmei.conf
server {
 listen 80;
 server_name shangmei.com;

 location / {
 root /web/shangmei;
 index index.html;
 }
}
3.重载
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

由于其他节点配置一致，直接scp就可以
小技巧集群配置多机配置一致，可以直接scp，避免出错
在web02、web03上执行，获取网站源代码
[root@localhost conf.d]# scp -r root@192.168.81.210:/web/shangmei /web/

在web01上执行，将配置文件传到其他节点服务器，在重载一下即可
[root@www conf.d]# scp shangmei.conf root@192.168.81.230:/etc/nginx/conf.d/
[root@www conf.d]# scp shangmei.conf root@192.168.81.240:/etc/nginx/conf.d/
[root@www conf.d]# ssh 192.168.81.230 'systemctl reload nginx'
[root@www conf.d]# ssh 192.168.81.240 'systemctl reload nginx'

4.3.2.配置负载均衡服务器

由于web服务器上有多个站点，因此需要配置请求头
upstream web_lb {
 server 172.16.1.20:80;
 server 172.16.1.30:80;
 server 172.16.1.40:80;
}

server {
 listen 80;
 server_name web.com;

 location / {
 proxy_pass http://web_lb;
 proxy_set_header HOST $http_host;
 proxy_set_header X-Real-IP $remote_addr;
 proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

 proxy_connect_timeout 30;
 proxy_send_timeout 60;
 proxy_read_timeout 60;

 proxy_buffering on;
 proxy_buffer_size 128k;
 proxy_buffers 4 128k;
 }
}

server {
 listen 80;
 server_name shangmei.com;

 location / {
 proxy_pass http://web_lb;
 proxy_set_header HOST $http_host;
 proxy_set_header X-Real-IP $remote_addr;
 proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

 proxy_connect_timeout 30;
 proxy_send_timeout 60;
 proxy_read_timeout 60;

 proxy_buffering on;
 proxy_buffer_size 128k;
 proxy_buffers 4 128k;
 }
}

重载nginx
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl restart nginx


配置完成后遇到点小问题，访问各自域名，居然都请求到一个站点，排查发现web.com的配置文件节点域名写的是web01-03.com与负载均衡配置的web.com对应不上，因此只能访问到尚美

4.3.3.效果

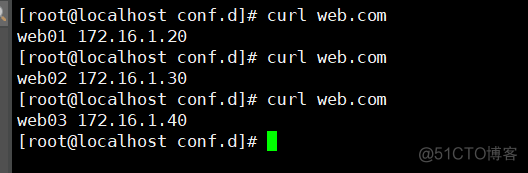

web.com

Nginx七层负载均衡_mysql_04

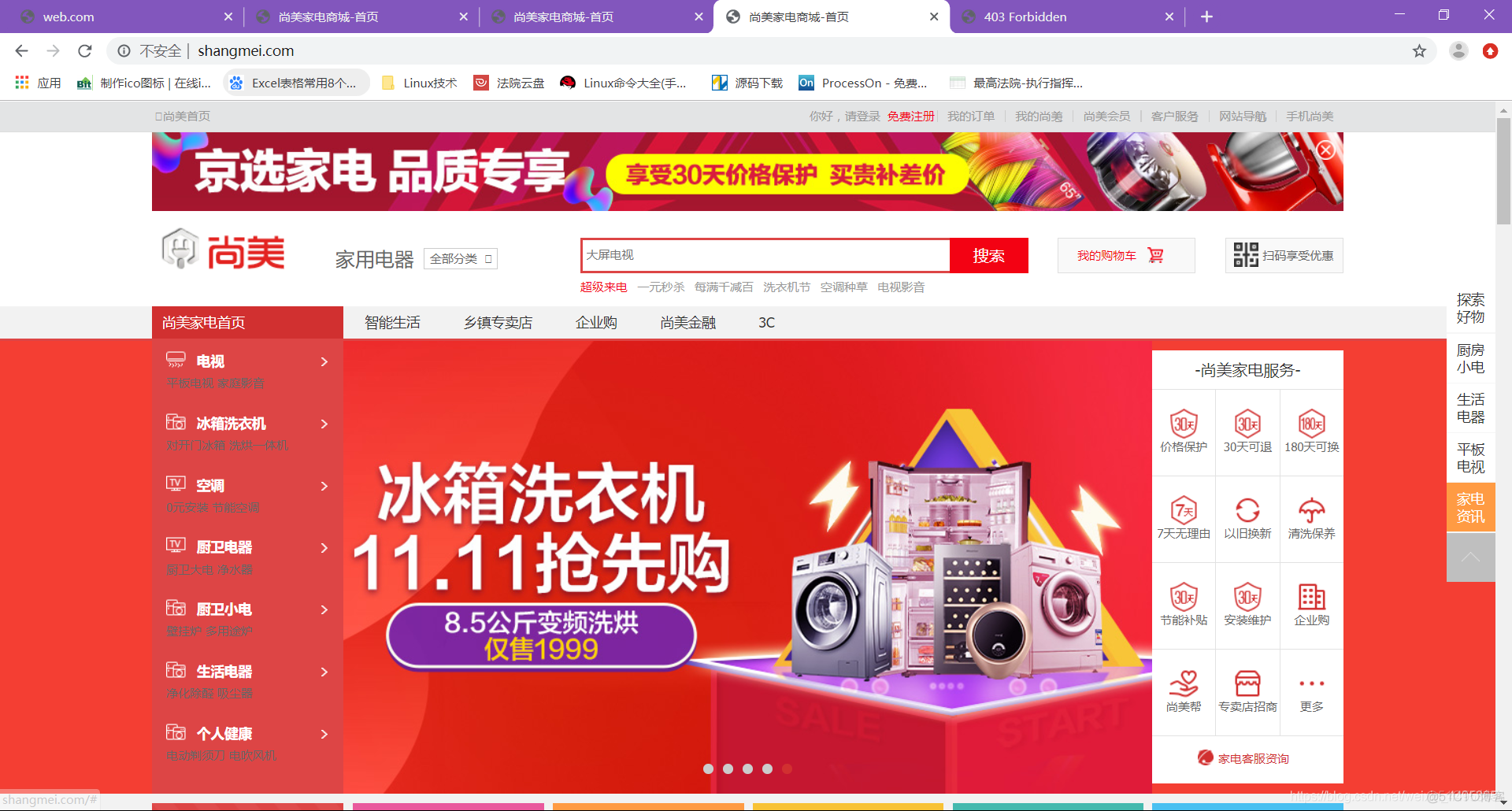

shangmei.com

Nginx七层负载均衡_mysql_05

​配置负载后访问结果​

4.4.负载均衡日志配置

获取后端真实服务器地址

1.编辑nginx.conf，修改log_format增加upstream_addr变量，可以获得后端真实服务器ip
[root@localhost conf.d]# vim ../nginx.conf
 log_format main '$remote_addr - $http_host - $remote_user [$time_local] $http_host $msec "$request" $request_time '
 '$status $body_bytes_sent "$http_referer" '
 '"$http_user_agent" "$http_x_forwarded_for" $upstream_addr';

2.修改负载均衡配置文件,在server中指定日志格式
[root@localhost conf.d]# vim lb_web.conf
server {
 access_log /nginx_log/lb_web_com_access.log main;
}

3.重载服务
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

4.日志追踪，发现最后一列就是真实服务器ip地址
[root@localhost conf.d]# tail -f /nginx_log/lb_web_com_access.log
192.168.81.1 - web.com - - [19/Apr/2020:20:12:36 +0800] web.com 1587298356.201 "GET / HTTP/1.1" 0.112 200 18 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.80 Safari/537.36" "-" 172.16.1.20:80
192.168.81.1 - web.com - - [19/Apr/2020:20:12:42 +0800] web.com 1587298362.831 "GET / HTTP/1.1" 0.002 200 18 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.80 Safari/537.36" "-" 172.16.1.30:80
192.168.81.1 - web.com - - [19/Apr/2020:20:12:45 +0800] web.com 1587298365.727 "GET / HTTP/1.1" 0.015 200 18 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.80 Safari/537.36" "-" 172.16.1.40:80

5.Nginx负载均衡后端状态

后端web服务器在前端Nginx负载均衡调度中的状态

状态

概述

down

当前的server暂时不参与负载均衡

backup

预留的备份服务器，不只是纯备份，还会跑着其他系统的业务，避免资源浪费

max_fails

允许请求失败的次数，默认值1

fail_timeout

经过max_fails失败后，服务暂停时间，默认值10

max_conns

限制最大的接收连接数

5.1.donw状态

当调度转态配置为down表示这台服务器不在进行负载均衡，退出虚拟服务器池，也就是不参与任何调度，一般用于停机维护

配置非常简单，只需要在服务器地址后面加上调度状态即可
[root@localhost conf.d]# vim lb_web.conf
upstream web_lb {
 server 172.16.1.20:80 down;
 server 172.16.1.30:80;
 server 172.16.1.40:80;
}

[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

验证效果
172.16.1.20已不再接受负载分配
[root@localhost conf.d]# curl web.com
web02 172.16.1.30
[root@localhost conf.d]# curl web.com
web03 172.16.1.40
[root@localhost conf.d]# curl web.com
web02 172.16.1.30

5.2.backup状态

当负载调度状态配置为backup表示这台服务器为备份状态，当其他服务器异常宕机后，这台服务器会转换成活跃服务器接替坏的服务器提供服务，当活跃服务器恢复后，备份服务器就不在提供服务

将172.16.1.20配置为备份机器
[root@localhost conf.d]# vim lb_web.conf
upstream web_lb {
 server 172.16.1.20:80 backup;
 server 172.16.1.30:80;
 server 172.16.1.40:80;
}

重载
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

效果：
也是只有这两台在工作
[root@localhost conf.d]# curl web.com
web02 172.16.1.30
[root@localhost conf.d]# curl web.com
web03 172.16.1.40

当这两台宕机后，172.16.1.20开始工作
[root@localhost conf.d]# curl web.com
web01 172.16.1.20

当172.16.1.30、40服务器恢复后，20将继续承担备份角色不在提高服务

5.3.max_fails状态

max_fails状态表示请求失败的次数，也就是在规定次数内没有请求成功就将此服务器的状态设置为down

将172.16.1.20设置请求失败次数为1，一次失败后就将调度状态设置为down
[roo@localhost conf.d]# vim lb_web.conf
upstream web_lb {
 server 172.16.1.20:80 max_fails=1;
 server 172.16.1.30:80 down;
 server 172.16.1.40:80;
}

重载
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

验证效果
将172.16.1.20的nginx停掉
然后跟踪error.log即可看到效果
[root@localhost conf.d]# tail -f /var/log/nginx/error.log
2020/04/20 10:10:45 [error] 22502#22502: *2 connect() failed (111: Connection refused) while connecting to upstream, client: 192.168.81.1, server: web.com, request: "GET / HTTP/1.1", upstream: "http://172.16.1.20:80/", host: "web.com"

5.4.fail_timeout状态

fail_timeout状态通常和max_fails一起使用，表示当请求失败后，多少秒后再去重试，类似健康检查

将失败次数设置为3，等待是时间设置为10秒
[root@localhost conf.d]# vim lb_web.conf
upstream web_lb {
 server 172.16.1.20:80 max_fails=3 fail_timeout=10s;
 server 172.16.1.30:80 down;
 server 172.16.1.40:80;
}

重载
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

验证效果
可以发现两条日志中间差了10秒
[root@localhost conf.d]# tail -f /var/log/nginx/error.log
2020/04/20 10:34:11 [error] 23235#23235: *157 connect() failed (111: Connection refused) while connecting to upstream, client: 192.168.81.1, server: web.com, request: "GET / HTTP/1.1", upstream: "http://172.16.1.20:80/", host: "web.com"
2020/04/20 10:34:22 [error] 23235#23235: *157 connect() failed (111: Connection refused) while connecting to upstream, client: 192.168.81.1, server: web.com, request: "GET / HTTP/1.1", upstream: "http://172.16.1.20:80/", host: "web.com"

5.5.max_conns状态

max_conns表示设置最大tcp连接数

[root@localhost conf.d]# vim lb_web.conf
upstream web_lb {
 server 172.16.1.20:80 max_fails=1 fail_timeout=10s;
 server 172.16.1.30:80;
 server 172.16.1.40:80 max_conns=1;
}

6.Nginx负载均衡算法

Nginx负载均衡调度算法

调度算法

概述

简称

轮询

按时间顺序逐一分配到不同的后端服务器（默认）

不考虑实际负载或实际配置，所有服务器都是平等，平均负载请求

rr

weight

加权轮询，weight值越大，分配到的访问几率越高

wrr

ip_hash

每个请求按访问IP的hash结果分配，这样来自同一IP的客户端固定会访问同一个后端服务器

–

url_hash

按照访问URL的hash结果来分配请求，每次相同的URL都会定向到同一个后端服务器

–

least_conn

最少连接数，那个机器连接数少就分发

lc

wlc

加权最小连接

wlc

ip_hash详解

ip_hash有两个点，一个是session一个是cookies，session是基于服务器端，表示会话保持，cookies是基于客户端比如浏览器缓存，当用户访问网站时，负载均衡将请求转发给web01，用户名密码会保存到web01上生成一个session，当转发给web02时有需要重新登录，显然不是我们想要的效果，这时就可以设置ip_hash，让用户始终访问同一台服务器

session最好的办法是开发人员在网站加上一个功能，允许将会话保存在浏览器上，也可以把session通过redis写入数据库里

6.1.轮询具体配置

默认配置

upstream web_lb {
 server 172.16.1.20:80;
 server 172.16.1.30:80;
 server 172.16.1.40:80;
}

6.2.weight加权轮询具体配置

upstream web_lb {
 server 172.16.1.20:80 weight=5;
 server 172.16.1.30:80;
 server 172.16.1.40:80;
}

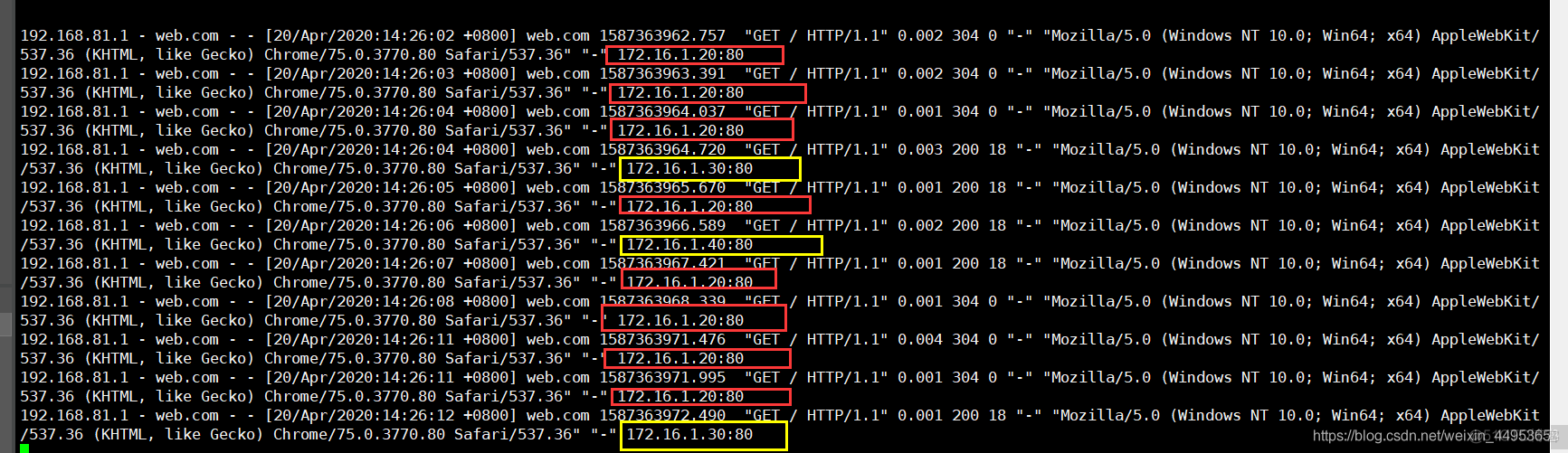

会看到20的负载最多

Nginx七层负载均衡_mysql_06

6.3.ip_hash具体配置

ip_hash不能与weight一起使用

如果客户端都走相同的代理，会导致某一台服务器连接过多

upstream web_lb {
 ip_hash;
 server 172.16.1.20:80;
 server 172.16.1.30:80;
 server 172.16.1.40:80;
}

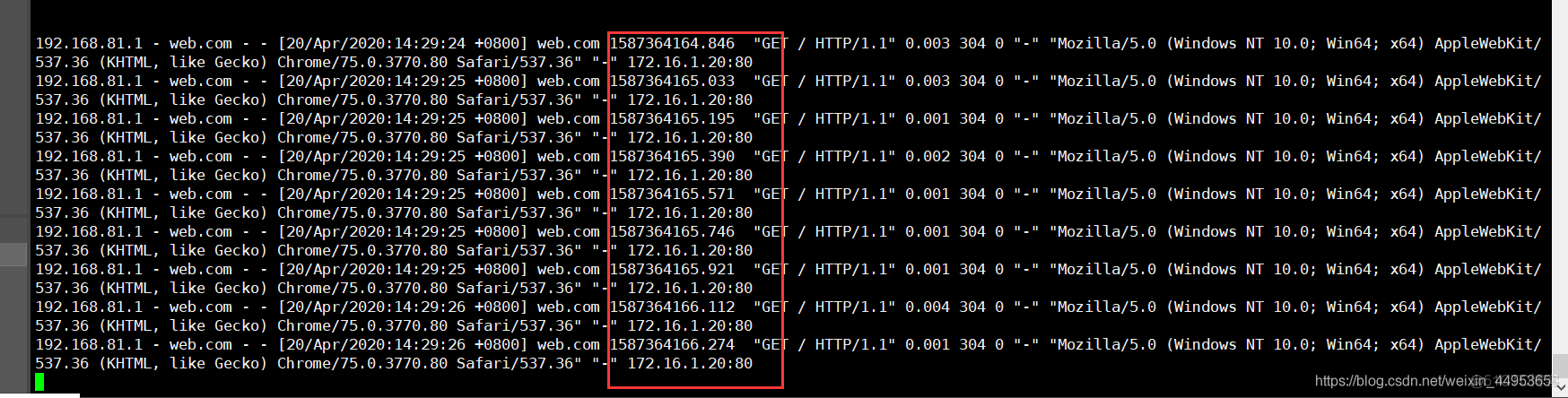

会看到同一台主机一直都会请求同一个后端服务器

Nginx七层负载均衡_服务器_07

7.Nginx负载均衡综合案例-wp

部署基于LNMP平台的wordpress博客应用并通过负载均衡来实现负载调度，提供访问速度

7.1.环境规划

内部服务器之间统一使用172网段的ip进行通信

角色

外部IP地址

内部IP地址

负载均衡服务器

ens33:192.168.81.210

ens37:172.16.1.10

NFS存储服务器

ens33:192.168.81.210

ens37:172.16.1.10

MySQL服务器

ens33:192.168.81.220

ens37:172.16.1.20

web01

ens33:192.168.81.220

ens37:172.16.1.20

web02

ens33:192.168.81.230

ens37:172.16.1.30

web03

ens33:192.168.81.240

ens37:172.16.1.40

7.2.部署MySQL

1.下载MySQL官方扩展源
[root@localhost ~]# rpm -ivh http://repo.mysql.com/yum/mysql-5.6-community/el/7/x86_64/mysql-community-release-el7-5.noarch.rpm

2.安装完mysqlrpm后会在/etc/yum.repos.d中生成两个文件
root@localhost ~]# ls /etc/yum.repos.d/my*
/etc/yum.repos.d/mysql-community.repo /etc/yum.repos.d/mysql-community-source.repo

3.安装mysql5.6
把mysql5.6包下载下来，然后方便下次使用（有条件的可以直接yum装）
[root@localhost ~]# yum install mysql-community-server

4.启动
[root@localhost soft]# systemctl start mysqld
[root@localhost soft]# systemctl enable mysqld

5.登录
[root@localhost ~]# mysql

6.修改密码
[root@localhost ~]# mysqladmin -u root password 123

7.允许其他服务器远程连接mysql
首先在mysql服务器执行：
mysql> grant all privileges on *.* to 'root'@'%' identified by '123' with grant option;
mysql> flush privileges;

8.创建wordpress数据库
mysql> create database wordpress;

远程主机
mysql -uroot -p123 -h 192.168.81.220

7.3.部署NFS

安装nfs
[root@localhost conf.d]# yum -y install nfs-tuils rpcbind

创建NFS存储路径
[root@localhost conf.d]# mkdir /data/wordpress
[root@localhost ~]# chown -R www:www /data/wordpress

[root@localhost conf.d]# vim /etc/exports
/data/wordpress 172.16.1.0/24(rw,sync,no_root_squash)

[root@localhost conf.d]# systemctl restart rpcbind
[root@localhost conf.d]# systemctl restart nfs

[root@localhost conf.d]# showmount -e
Export list for localhost.localdomain:
/data/wordpress 172.16.1.0/24

7.4.部署WordPress网站

三台web服务器都部署WordPress站点，并且数据库都用同一个192.168.81.210

1.将81.220部署好的WordPress拷贝到81.230服务器
[root@localhost conf.d]# scp -r /web/wordpress root@192.168.81.240:/web/
如果没有部署就把源码上传到服务unzip解包即可，然后等配置文件写好，访问前端安装即可

2.编辑站点配置文件
[root@localhost ~]# vim /etc/nginx/conf.d/wordpress.conf
#wordpress
server {
 listen 80;
 server_name jxl.wordpress.com;
 root /web/wordpress;
 index index.php index.html;
 access_log /nginx_log/jxl_wordpress_access.log main;

 location ~ .php$ {
 root /web/wordpress;
 fastcgi_pass 127.0.0.1:9000;
 fastcgi_index index.php;
 fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
 include fastcgi_params;
 }
}

3.编辑WordPress网站配置文件，修改数据库地址为mysql服务器地址
[root@localhost ~]# vim /web/wordpress/wp-config.php
/** MySQL主机 */
define( 'DB_HOST', '192.168.81.220' );


4.重载nginx
[root@localhost ~]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost ~]# systemctl reload nginx

5.配置81.240节点服务器
直接将230上配置好的站点目录、nginx配置文件拷贝过来启动即可

7.5.挂载NFS

1.测试NFS是否正常
[root@localhost conf.d]# showmount -e 172.16.1.10
Export list for 172.16.1.10:
/data/wordpress 172.16.1.0/24

2.获取WordPress源数据
[root@localhost data]# scp -r root@192.168.81.220:/web/wordpress/wp-content/ /data/wordpress

3.web01配置
[root@localhost conf.d]# mount 172.16.1.10:/data/wordpress /web/wordpress/wp-content/
[root@localhost ~]# chown -R www:www /web/

4.web02配置
[root@localhost conf.d]# mount 172.16.1.10:/data/wordpress /web/wordpress/wp-content/
[root@localhost ~]# chown -R www:www /web/

5.web03配置
[root@localhost conf.d]# mount 172.16.1.10:/data/wordpress /web/wordpress/wp-content/
[root@localhost ~]# chown -R www:www /web/

6.将挂载信息写入/etc/fstab文件中
[root@localhost conf.d]# vim /etc/fstab
172.16.1.10:/data/wordpress /web/wordpress/wp-content nfs defaults 0 0
mount -a 识别

7.写一篇文章上传附件，检查nfs有没有生成文件
[root@localhost conf.d]# ls /data/wordpress/uploads/2020/04/
1寸蓝底-150x150.jpg 1寸蓝底.jpg

7.6.负载均衡配置

[root@localhost conf.d]# vim lb_wordpress.conf
#lb_wordpress
upstream lb_wordpress {
 ip_hash; //有登录认证的站点建议使用ip_hash，避免重复认证
 server 172.16.1.20:80 max_fails=3 fail_timeout=60;
 server 172.16.1.30:80 max_fails=3 fail_timeout=60;
 server 172.16.1.40:80 max_fails=3 fail_timeout=60;
}

server {
 listen 80;
 server_name jxl.wordpress.com;
 client_max_body_size 200m;
 access_log /nginx_log/lb_jxl_wordpress_access.log main;

 location / {
 proxy_pass http://lb_wordpress;
 proxy_set_header HOST $http_host;
 proxy_set_header X-Real-IP $remote_addr;
 proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
 proxy_connect_timeout 30;
 proxy_send_timeout 60;
 proxy_read_timeout 30;
 proxy_buffering on;
 proxy_buffer_size 128k;
 proxy_buffers 4 128k;
 }
}

[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

8.Nginx负载均衡综合案例-wc

部署基于LNMP的wecenter知乎论坛并通过负载均衡来实现负载调度，提供访问速度

8.1.环境规划

内部服务器之间统一使用172网段的ip进行通信

角色

外部IP地址

内部IP地址

负载均衡服务器

ens33:192.168.81.210

ens37:172.16.1.10

NFS存储服务器

ens33:192.168.81.210

ens37:172.16.1.10

MySQL服务器

ens33:192.168.81.220

ens37:172.16.1.20

web01

ens33:192.168.81.220

ens37:172.16.1.20

web02

ens33:192.168.81.230

ens37:172.16.1.30

web03

ens33:192.168.81.240

ens37:172.16.1.40

8.2.部署MySQL

1.下载MySQL官方扩展源
[root@localhost ~]# rpm -ivh http://repo.mysql.com/yum/mysql-5.6-community/el/7/x86_64/mysql-community-release-el7-5.noarch.rpm

2.安装完mysqlrpm后会在/etc/yum.repos.d中生成两个文件
root@localhost ~]# ls /etc/yum.repos.d/my*
/etc/yum.repos.d/mysql-community.repo /etc/yum.repos.d/mysql-community-source.repo

3.安装mysql5.6
把mysql5.6包下载下来，然后方便下次使用（有条件的可以直接yum装）
[root@localhost ~]# yum install mysql-community-server

4.启动
[root@localhost soft]# systemctl start mysqld
[root@localhost soft]# systemctl enable mysqld

5.登录
[root@localhost ~]# mysql

6.修改密码
[root@localhost ~]# mysqladmin -u root password 123

7.允许其他服务器远程连接mysql
首先在mysql服务器执行：
mysql> grant all privileges on *.* to 'root'@'%' identified by '123' with grant option;
mysql> flush privileges;

8.创建discuz数据库
mysql> create database wecenter;

远程主机
mysql -uroot -p123 -h 192.168.81.220

8.3.部署NFS

安装nfs
[root@localhost conf.d]# yum -y install nfs-tuils rpcbind

创建NFS存储路径
[root@localhost conf.d]# mkdir /data/wecenter
[root@localhost ~]# chown -R www:www /data/wecenter

[root@localhost conf.d]# vim /etc/exports
/data/wecenter 172.16.1.0/24(rw,sync,no_root_squash)

[root@localhost conf.d]# systemctl restart rpcbind
[root@localhost conf.d]# systemctl restart nfs

[root@localhost conf.d]# showmount -e
Export list for localhost.localdomain:
/data/wecenter 172.16.1.0/24

8.4.部署Wecenter网站

三台web服务器都部署discuz站点，并且数据库都用同一个192.168.81.210

1.解压源码包
[root@jxl web]# unzip -d wecenter WeCenter_3-3-4.zip

2.赋予权限
[root@jxl web]# chown -R www:www /web/

3.编辑站点配置文件
[root@localhost ~]# vim /etc/nginx/conf.d/wecenter.conf
#wecenter
server {
 listen 80;
 server_name jxl.wecenter.com;
 access_log /nginx_log/jxl_wecenter_access.log main;

 location / {
 root /web/wecenter;
 index index.php index.html;
 }

 location ~ .php$ {
 root /web/wecenter;
 fastcgi_pass 127.0.0.1:9000;
 fastcgi_index index.php;
 fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
 include fastcgi_params;
 }
}

4.重载nginx
[root@localhost ~]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost ~]# systemctl reload nginx

5.页面安装wecenter
注意要将mysql的地址写成mysql的ip地址

6.配置其他节点服务器
将源码包拷贝至其他服务器
[root@jxl web]# scp -r wecenter/ root@192.168.81.230:/web/
[root@jxl web]# scp -r wecenter/ root@192.168.81.240:/web/
将配置文件拷至其他服务器
[root@jxl web]# scp -r /etc/nginx/conf.d/wecenter.conf root@192.168.81.230:/etc/nginx/conf.d/
[root@jxl web]# scp -r /etc/nginx/conf.d/wecenter.conf root@192.168.81.240:/etc/nginx/conf.d/
在节点服务器操作，赋予权限
[root@jxl web]# chown -R www:www /web/

8.5.挂载NFS

1.测试NFS是否正常
[root@localhost conf.d]# showmount -e
Export list for localhost.localdomain:
/data/wecenter 172.16.1.0/24
/data/wordpress 172.16.1.0/24

2.如果wecenter站点之前存放过附件，那么就需要获取源数据
[root@localhost conf.d]# scp -r root@192.168.81.220:/web/wecenter/uploads/* /data/wecenter/

3.web01配置
[root@localhost ~]# mount 172.16.1.10:/data/wecenter /web/wecenter/uploads/
[root@localhost ~]# chown -R www:www /web/

4.web02配置
[root@localhost ~]# mount 172.16.1.10:/data/wecenter /web/wecenter/uploads/
[root@localhost ~]# chown -R www:www /web/

5.web03配置
[root@localhost ~]# mount 172.16.1.10:/data/wecenter /web/wecenter/uploads/
[root@localhost ~]# chown -R www:www /web/

6.将挂载信息写入/etc/fstab文件中
[root@localhost conf.d]# vim /etc/fstab
172.16.1.10:/data/wecenter /web/wecenter/uploads/ nfs defaults 0 0
使用mount -a即可识别

7.配置完毕后，登录页面写一篇文章，插入图片，在看nfs对应的目录有没有附件上传上来
[root@localhost conf.d]# ls /data/wecenter/article/20200421/

8.6.负载均衡配置

[root@localhost conf.d]# vim lb_wecenter.conf
#lb_wercenter
upstream lb_wecenter {
 server 172.16.1.20:80 weight=1 max_fails=3 fail_timeout=60;
 server 172.16.1.30:80 weight=1 max_fails=3 fail_timeout=60;
 server 172.16.1.40:80 weight=1 max_fails=3 fail_timeout=60;
}

server {
 listen 80;
 server_name jxl.wecenter.com;
 client_max_body_size 200m;
 access_log /nginx_log/lb_jxl_wecenter_access.log main;

 location / {
 proxy_pass http://lb_wecenter;
 proxy_set_header HOST $http_host;
 proxy_set_header X-Real-IP $remote_addr;
 proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
 proxy_connect_timeout 30;
 proxy_send_timeout 60;
 proxy_read_timeout 60;
 proxy_buffering on;
 proxy_buffer_size 256k;
 proxy_buffers 4 256k;
 }
}

[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx

9.故障排查

1.检查配置文件是否写错

access_log /nginx_log/lb_jxl_wecenter_access.log main;

 location / {
 proxy_pass http://lb_wecenter;
 proxy_set_header HOST $http_host;
 proxy_set_header X-Real-IP $remote_addr;
 proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
 proxy_connect_timeout 30;
 proxy_send_timeout 60;
 proxy_read_timeout 60;
 proxy_buffering on;
 proxy_buffer_size 256k;
 proxy_buffers 4 256k;
 }

}

[root@localhost conf.d]# nginx -t

nginx: the configuration file /etc/nginx/nginx.conf syntax is ok

nginx: configuration file /etc/nginx/nginx.conf test is successful

[root@localhost conf.d]# systemctl reload nginx

## 9.故障排查

1.检查配置文件是否写错

2.如果访问页面报错404，并且日志中记录的访问路径时其他站点的路径，这时可以修改端口号来解决此问题，有可能是在配置文件夹中有的站点靠前，导致的，或者重启也可以解决

原文链接：https://blog.51cto.com/jiangxl/5076740?b=totalstatistic

原创文章，作者：优速盾-小U，如若转载，请注明出处：https://www.cdnb.net/bbs/archives/5689

赞 (0)
优速盾-小U优速盾-小U
0 0
上一篇 2022年10月26日 17:13
下一篇 2022年10月26日 19:02

相关推荐

发表回复

您的电子邮箱地址不会被公开。 必填项已用*标注

优速盾注册领取大礼包www.cdnb.net
/sitemap.xml
