企业集群应用概述
集群的含义
Cluster、集群、集群
由多台主机构成，但对外只表现为一个整体，只提供一个访问入口(域名或IP地址)，相当于一台大型计算机
问题及解决方法
问题：
互联网应用中，随着站点对硬件性能，响应速度、服务稳定性、数据可靠性等要求越来越高，单台服务器已经无法满足负载均衡及高可用的要求
解决方法：
使用价格昂贵的小型机、大型机
使用多台相对廉价的普通服务器构建服务集群
在企业中常用的一种集群技术 LVS（Linux virtual server,linux虚拟服务器）
注：通过整合多台服务器，使用LVS来达到服务器的高可用和负载均衡，并以同一个IP地址对外提供相同的服务
企业集群分类
负载均衡集群（Load Balance Cluster）
提高应用系统的响应能力，尽可能处理更多的访问请求、减少延迟为目标，获得高并发、高负载（LB）的整体性能

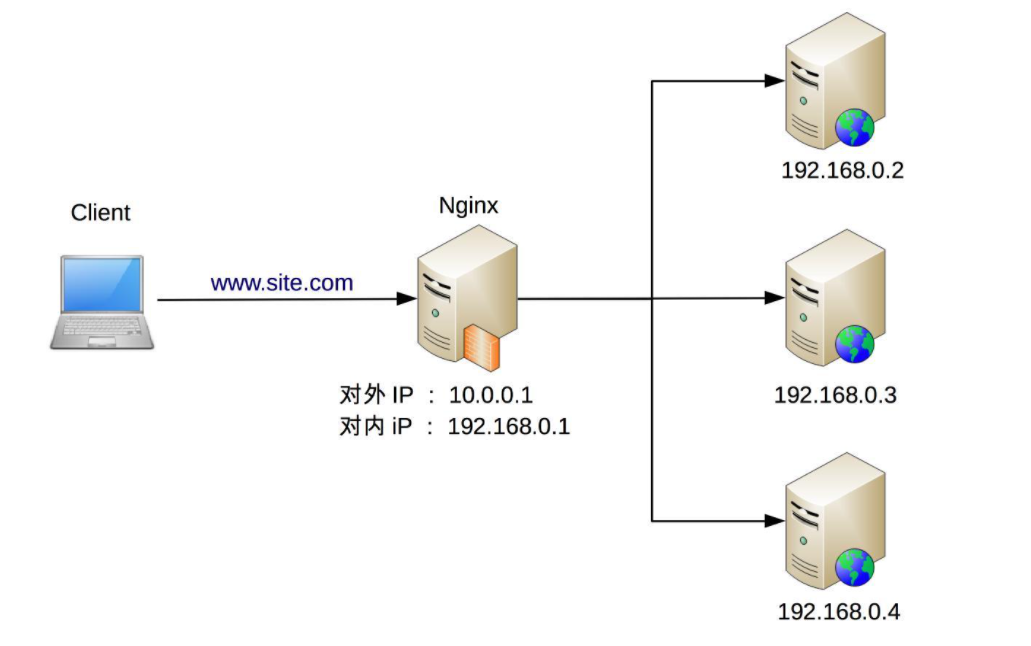

LB的负载分担依赖于主节点的分流算法，将来自客户机的访问请求分担给多个服务器节点，从而缓解整个系统的负载压力。例如 “反向代理 “
高可用集群（High Availability Cluster）
提高应用系统的可靠性、尽可能的减少中断时间为目标，确保服务的连续性，达到高可用（HA）的容错效果
HA的工作方式包括双工和主从两种模式，双工即所有节点同时在线；主从则只有主节点在线，但当出现故障时从节点能自动切换为主节点。
例如 “故障切换” “双机热备” 等
高性能运算集群（High Performance Computer Cluster）
以提高应用系统的CPU运算速度、扩展硬件资源和分析能力为目标，获得相当于大型、超级计算机的高性能运算（HPC）能力
高性能依赖于“分布式运算”、“并行计算”，通过专用硬件和软件将多个服务器的cpu、内存等资源整合在一起，实现只有大型、超级计算机才具备的计算能力，例如 “云计算” “网路计算”等
负载均衡集群架构
负载均衡的结构
第一层，负载调度器（Load Balancer或Director）
访问整个集群系统的唯一入口，对外使用所有服务器共有的vip地址，也称为集群IP地址，通常会配置主、备两台调度器实现热备份，当主调度器失效以后能够平滑替换至备用调度器，确保高可用性
第二层，服务器池（Server Pool）
集群所提供的应用服务，由服务器池承担，其中每个节点具有独立的RIP地址（真实IP），只处理调度器分发过来的客户机请求。当某个节点暂时失效时，负载调度器的容错机制会将其隔离，等待错误排除以后再重新纳入服务器池
第三层，共享存储（Share Storage）
为服务器池中的所有节点提供稳定，一致的文件存取服务，确保整个集群的统一性，共享存储可以使用NAS设备，或者提供NFS共享服务的专用服务器
负载均衡群集工作模式

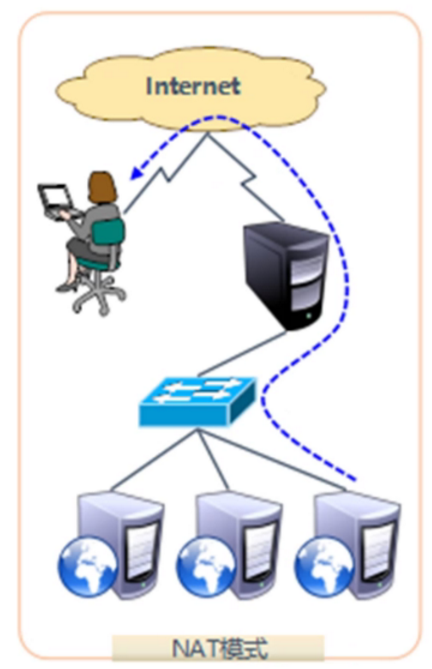

NAT模式（地址转换）
Network Address Translation,简称NAT模式
类似于防火墙的私有网络结构，负载调度器作为所有服务器节点的网关结构，负载调度器作为所有服务器节点的网关，即作为客户机的访问入口，也是各节点回应客户机的访问出口
服务器节点使用私有IP地址，与负载调度器位于同一个物理网路，安全性要优于其他两种方式
原理：首先负载均衡器接收到客户的请求数据包时，根据调度算法决定将请求发送给哪个后端的真实服务器（RS）。然后负载均衡器就把客户端发送的请求数据包的目标IP地址及端口改成后端真实服务器的IP地址（RIP）。真实服务器响应完请求后，查看默认路由，把响应后的数据包发送给负载均衡器，负载均衡器在接收到响应包后，把包的源地址改成虚拟地址（VIP）然后发送回给客户端
优点：集群中的服务器可以使用任何支持TCP/IP的操作系统，只要负载均衡器有一个合法的IP地址
缺点：扩展性有限，当服务器节点增长过多时，由于所有的请求和应答都需要经过负载均衡器，因此负载均衡器将成为整个系统的瓶颈

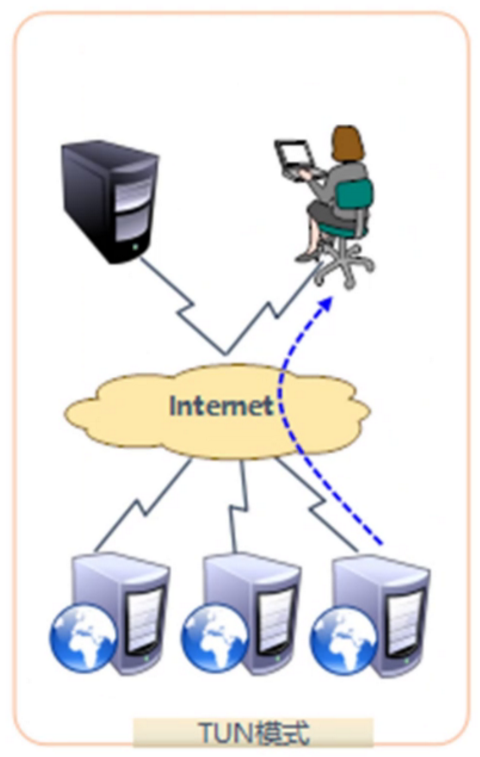

TUN模式——IP隧道
IP Tunnel ，简称TUN模式
采用开放式的网络结构，负载调度器仅作为客户机的访问入口，各节点通过各自的lnternet连接直接回应客户机，而不再经过负载调度器
服务器节点分散在互联网中的不同位置，具有独立的公网IP地址，通过专用IP隧道与负载调度器相互通信
原理：首先负载均衡器接收到客户的请求数据包时，根据调度算法决定将请求发送给哪个后端的真实服务器（RS）。然后负载均衡器就把客户端发送的请求报文封装一层IP隧道（T-IP）转发到真实服务器（RS）。真实服务器响应完请求后，查看默认路由，把响应后的数据包直接发送给客户端，不需要经过负载均衡器
优点：负载均衡器只负责将请求包分发给后端节点服务器，而RS将应答包直接发给用户。所以，减少了负载均衡器的大量数据流动，负载均衡器不再是系统的瓶颈，也能处理很巨大的请求量
缺点：隧道模式的RS节点需要合法IP，这种方式需要所有的服务器支持“IP Tunneling”

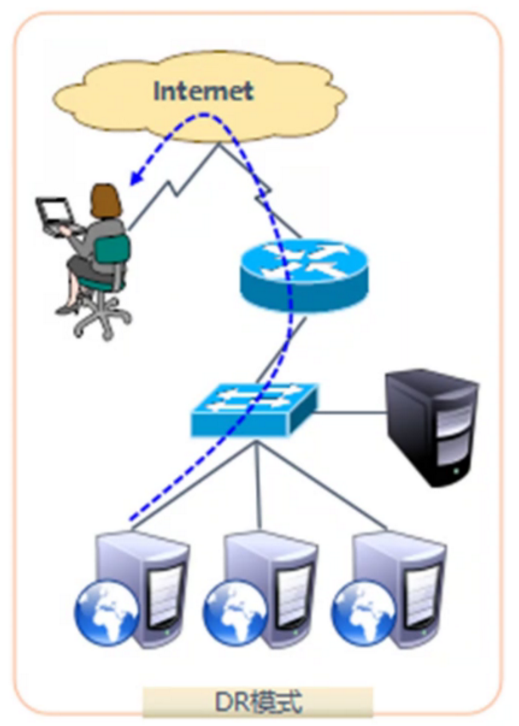

DR 模式——直接路由
Direct Routing ,简称DR模式
采用半开放式的网络结构，与TUN模式的结构类似，但各节点并不是分散在各地，而是与调度器位于同一个物理网络
负载调度器与各节点服务器通过本地网络连接，不需要建立专用的IP隧道
原理：首先负载均衡器接收到客户的请求数据包时，根据调度算法决定将请求发送给哪个后端的真实服务器（RS）。然后负载均衡器就把客户端发送的请求数据包的目标MAC地址改成后端真实服务器的MAC地址（R-MAC）。真实服务器响应完请求后，查看默认路由，把响应后的数据包直接发送给客户端，不需要经过负载均衡器
优点：负载均衡器只负责将请求包分发给后端节点服务器，而RS将应答包直接发给用户。所以，减少了负载均衡器的大量数据流动，负载均衡器不再是系统的瓶颈，也能处理很巨大的请求量
缺点：需要负载均衡器与真实服务器RS都有一块网卡连接到同一物理网段上，必须在同一个局域网环境
关于LVS虚拟服务器
Linux Virtual Server 是针对 Linux 内核开发的一个负载均衡项目，由我国的章文嵩 博士在 1998 年 5 月创建，官方站点位于 http://www.linuxvirtualserver.org/。LVS 实际 上相当于基于 IP 地址的虚拟化应用，为基于 IP 地址和内容请求分发的负载均衡提出了一种 高效的解决方法。
LVS 现在已成为 Linux 内核的一部分，默认编译为 ip_vs 模块，必要时能够自动调用。 在 CentOS 7 系统中，以下操作可以手动加载 ip_vs 模块，并查看当前系统中 ip_vs 模块的 版本信息。
modprobe ip_vs cat /proc/net/ip_vs
LVS 的负载调度算法
轮询 （Round Robin）
将收到的访问请求按照顺序轮流分配给群集中的各节点（真实服务器），均等地对待每一台服务器，而不是服务器实际的连接数和系统负载
加权轮询（Weighted Round Robin）
根据调度设置的权重值来分发请求，权重值高的节点优先获得任务，分配的请求数越多
保证性能强的服务器承担更多的访问流量
最少连接 （Least Connections）
根据真实服务器已建立的连接进行分配，将收到的访问请求优先分配给连接数最少的节点
加权最少连接（Weighted Least Connections）
在服务器节点的性能差异较大时，可以为真实服务器自动调整权重
性能较高的节点承担更大比例的活动连接负载
使用 ipvsadm 管理工具
ipvsadm 是在负载调度器上使用的 LVS 群集管理工具，通过调用 ip_vs 模块来添加、删除服务器节点 ，以及查看群集的运行状 态 。在 CentOS 7 系统中 ， 需要手动安装 ipvsadm.x86_64 0:1.27-7.el7 软件包。
LVS 群集的管理工作主要包括创建虚拟服务器、添加服务器节点、查看群集节点状态、 删除服务器节点和保存负载分配策略。
ipvsadm 工具选项说明：
| 选项 | 解释 |
| -A | 添加虚拟服务器 |
| -D | 删除整个虚拟服务器 |
| -s | 指定负载调度算法（轮询：rr、加权轮询：wrr、最少连接：lc、加权最少连接：wlc） |
| -a | 表示添加真实服务器（节点服务器） |
| -d | 删除某一个节点 |
| -t | 指定 VIP地址及 TCP端口 |
| -r | 指定 RIP地址及 TCP端口 |
| -m | 表示使用 NAT群集模式 |
| -g | 表示使用 DR模式 |
| -i | 表示使用 TUN模式 |
| -w | 设置权重（权重为 0 时表示暂停节点） |
| -p | 60 表示保持长连接60秒 |
| -l | 列表查看 LVS 虚拟服务器（默认为查看所有） |
| -n | 以数字形式显示地址、端口等信息，常与“-l”选项组合使用。ipvsadm -ln |
常用术语解释：
CIP：Client IP，表示的是客户端 IP 地址。
VIP：Virtual IP，表示负载均衡对外提供访问的 IP 地址，一般负载均衡 IP 都会通过 Virtual IP 实现高可用。
RIP：RealServer IP，表示负载均衡后端的真实服务器 IP 地址。
DIP：Director IP，表示负载均衡与后端服务器通信的 IP 地址。
CMAC：客户端的 MAC 地址，准确的应该是 LVS 连接的路由器的 MAC 地址。
VMAC：负载均衡 LVS 的 VIP 对应的 MAC 地址。
DMAC：负载均衡 LVS 的 DIP 对应的 MAC 地址。
RMAC：后端真实服务器的 RIP 地址对应的 MAC 地址。
