CDN的理解

cdn(Content Delivery Network)内容分发网络。
网站应用，静态资源占流量的多数。系统做了动静分离之后，就可以把静态资源通过CDN加速。这样，静态资源的请求大部分通过就近部署的CDN服务器提供服务，用户的延迟也会有明显的提升。网站服务器专注于服务动态流量，带宽压力会小很多。
动静分离，部署时静态资源要给一个单独域名，这个域名是个CNAME(cname解析成另一个域名，而不是IP)，cname映射到CDN服务厂商提供的DNS服务器，CDN DNS 服务器会根据请求的IP地址所在区域和资源内容，返回就近的CDN缓存服务器ip，后续用户对这个DNS的请求都会转到这个IP上来。
可以利用CDN加速，我认为是动静分离最大的意义。这对于大型网站尤其必要，但对于非公有云网站应用，如果流量没那么大，静态资源的量不是很大（相对于知名的大厂可以做比较），那没有任何必要用CDN，也没有必要动静分离部署。非公有云网站，有一种情况可以考虑CDN:将需要安装到前端的体积比较大的客户端放到CDN,用户下载这个客户端可以选择从CDN下载，这样来解决下载大客户端的性能问题。

借用阿里云官网的例子，来简单介绍CDN的工作原理。

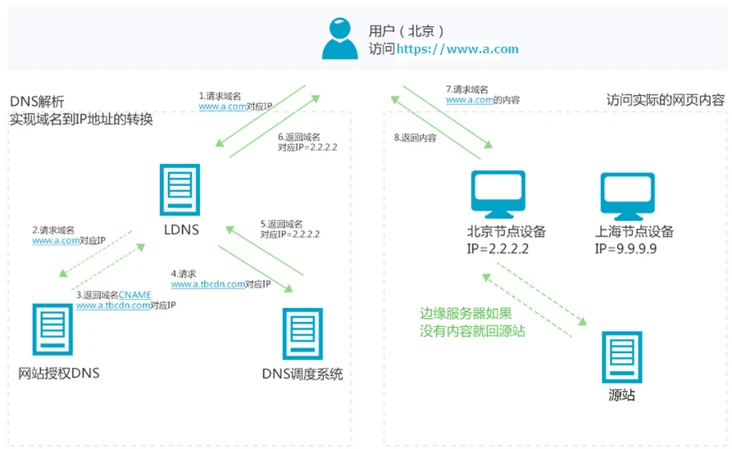

假设通过CDN加速的域名为www.a.com，接入CDN网络，开始使用加速服务后，当终端用户（北京）发起HTTP请求时，处理流程如下：
1.当终端用户（北京）向www.a.com下的指定资源发起请求时，首先向LDNS（本地DNS）发起域名解析请求。
2.LDNS检查缓存中是否有www.a.com的IP地址记录。如果有，则直接返回给终端用户；如果没有，则向授权DNS查询。
3.当授权DNS解析www.a.com时，返回域名CNAME www.a.tbcdn.com对应IP地址。
4.域名解析请求发送至阿里云DNS调度系统，并为请求分配最佳节点IP地址。
5.LDNS获取DNS返回的解析IP地址。
6.用户获取解析IP地址。
7.用户向获取的IP地址发起对该资源的访问请求。
如果该IP地址对应的节点已缓存该资源，则会将数据直接返回给用户，例如，图中步骤7、8，请求结束。
如果该IP地址对应的节点未缓存该资源，则节点向源站发起对该资源的请求。获取资源后，结合用户自定义配置的缓存策略，将资源缓存至节点，例如，图中的北京节点，并返回给用户，请求结束。
从这个例子可以了解到：
（1）CDN的加速资源是跟域名绑定的。
（2）通过域名访问资源，首先是通过DNS分查找离用户最近的CDN节点（边缘服务器）的IP
（3）通过IP访问实际资源时，如果CDN上并没有缓存资源，则会到源站请求资源，并缓存到CDN节点上，这样，用户下一次访问时，该CDN节点就会有对应资源的缓存了。

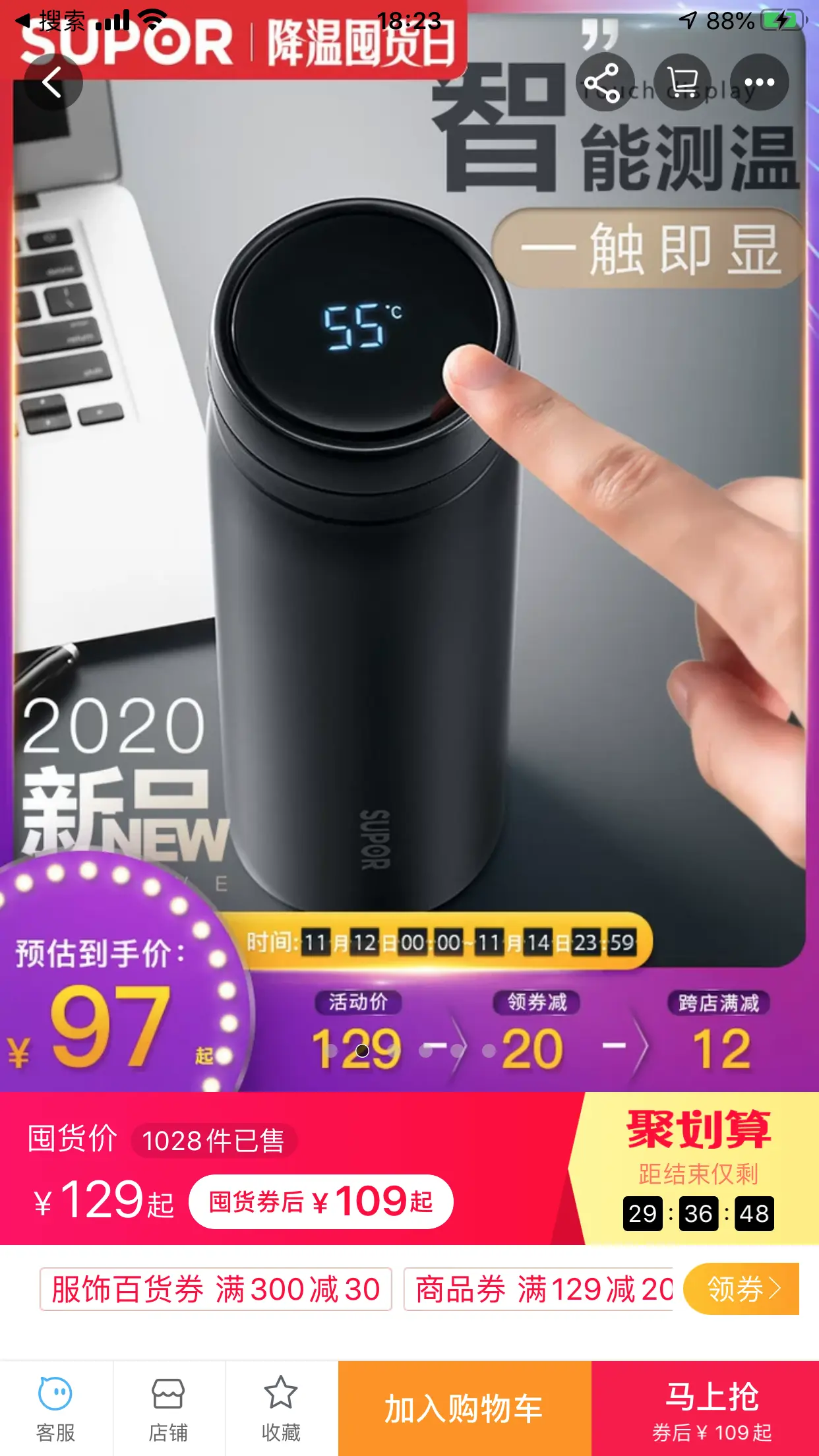

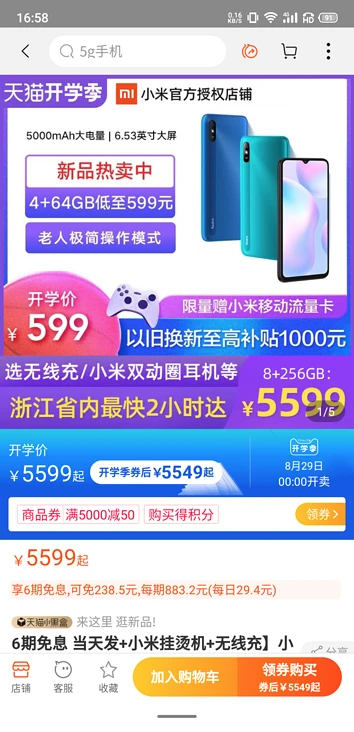

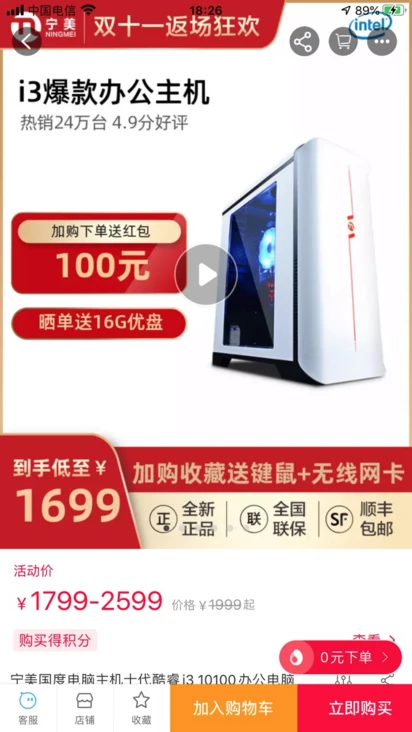

以淘宝商品图片数据为例，长期以来，主图上的价格表达都是商家自己维护，商品价格发生变化后，手动去换图。这样做，会带来3个问题：
（1）价格的准确性：商家手动填写的图片价格，跟实际的购买价可能不一致，造成不好的用户体验。
（2）价格更新的及时性：有时候，由于优惠券/品类券的生效失效，会导致商品的价格变化会很频繁，商家根本来不及换图。
（3）商家的操作成本：手动修改图片的价格，成本还是很高的，需要通过ps等软件修改图片，重新上传，编辑商品。



今年双11，淘宝鹿班团队，试图通过技术手段来解决这些问题。当商品价格发生变化后，系统自动计算新的价格，自动合成图片，然后更新商品主图。
我们知道，淘宝网有上亿的商品，光大促商品就有几千万，因此，价格变化导致的图片变化频率非常高。最高的就是在双11的0点，全部大促商品的价格都会由日常价格变成大促价格。
这就意味着，大促高峰期，有上千万的图片刚生成就会被用户访问。那这个情况会产生什么问题呢，让我们先了解下淘宝的图片空间和CDN的架构，就清楚了。
淘宝图片空间和CDN的架构

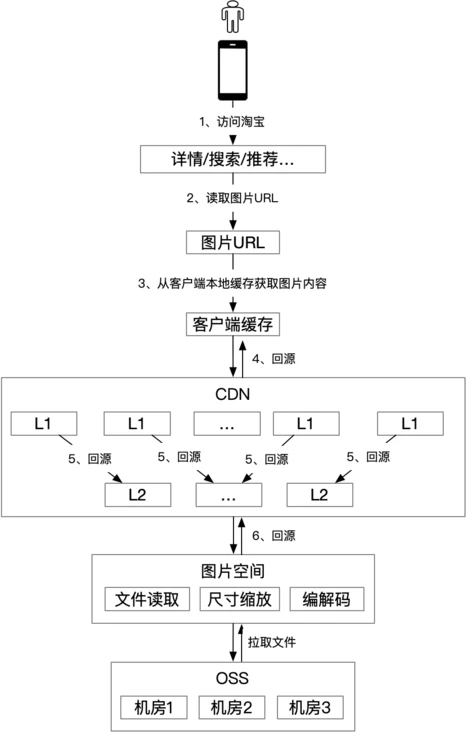

淘宝整个图片的访问链路有三级缓存（客户端本地、CDN L1、CDN L2），所有图片都持久化的存储到OSS中。真正处理图片的是img-picasso系统，它的功能比较复杂，包括从OSS读取文件，对图片尺寸进行缩放，编解码，所以机器成本比较高。
CDN的缓存分成2级，合理的分配L1和L2的比例，一方面，可以通过一致性hash的手段，在同等资源的情况下，缓存更多内容，提升整体缓存命中率；（这里我觉得是不是用redis类似的指派槽会更好一些呢，这样才可以根据机器性能来进行配置）另一方面，可以平衡计算和IO，充分利用不同配置的机器的能力。

用户访问图片的过程如下：
（1）用户通过手机淘宝来搜索商品或者查看宝贝详情。
（2）详情/搜索/推荐通过调用商品中心返回商品的图片URL。
（3）客户端本地如果有该图片的缓存，则直接渲染图片，否则执行下一步。
（4）从CDN L1回源图片，如果L1有该图片的缓存，则客户端渲染图片，同时缓存到本地，如果L1没有缓存，则执行下一步。
（5）从CDN L2回源图片，如果L2有该图片的缓存，则客户端渲染图片，同时CDN L1及客户端缓存图片内容，如果CDN L2没有缓存该图片，则执行下一步。
（6）从图片空间回源图片，图片空间会从OSS拉取图片源文件，按要求进行尺寸缩放，然后执行编解码，返回客户端能够支持的图片内容，之后客户端就可以渲染图片，同时CDN的L1、L2以及客户端都会缓存图片内容。
频繁换图带来的技术挑战

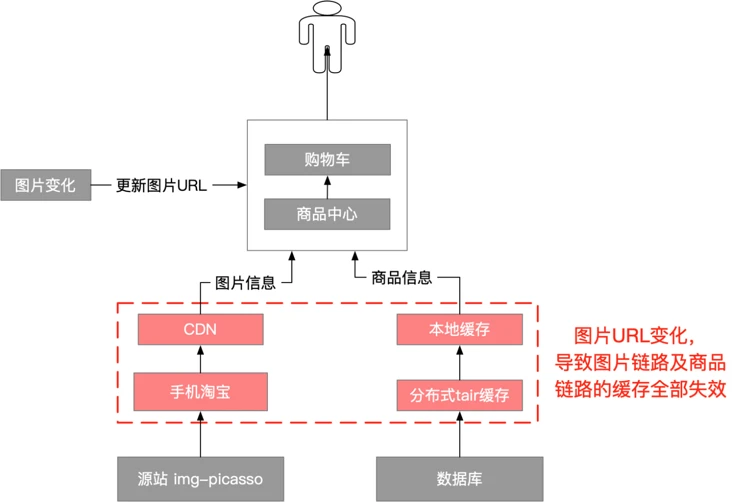

当商品的价格发生变化时，我们会使用新的价格重新合成图片，更新商品中心中存储的图片URL。这样会带来2个问题：
（1）CDN及手机淘宝原本缓存的图片内容失效了，用户访问图片会全部回源到源站img-picasso。
（2）由于更改了商品的字段，交易的核心应用（购物车和商品中心）的缓存也失效了，用户浏览及购物时，对商品的访问会走到db。
源站img-picasso处理图片，以及查询商品DB，都是非常消耗资源的。CDN及商品的缓存命中率降低后，对源站img-picsasso以及db会产生巨大的压力。
拿CDN缓存为例，简单计算一下，CDN平时的命中率是98%，假设命中率降低1个点，对源站的压力就会增加1/3（原本承担2%的流量，现在需要承担3%的流量），意味着img-picasso需要扩容1/3。如果全网一半的图片都同时变化，cdn的命中率降到50%，对img-picasso的访问量就会增加25倍，这个扩容成本肯定没法接受。
解决这2个问题，对应的有2个办法：
（1）改图保持图片URL不变，可以避免商品链路的缓存失效。
（2）在访问高峰到来之前，提前预热图片到CDN，可以避免CDN缓存失效对源站的压力。
频繁换图的应对方案
1.改图保持图片URL不变

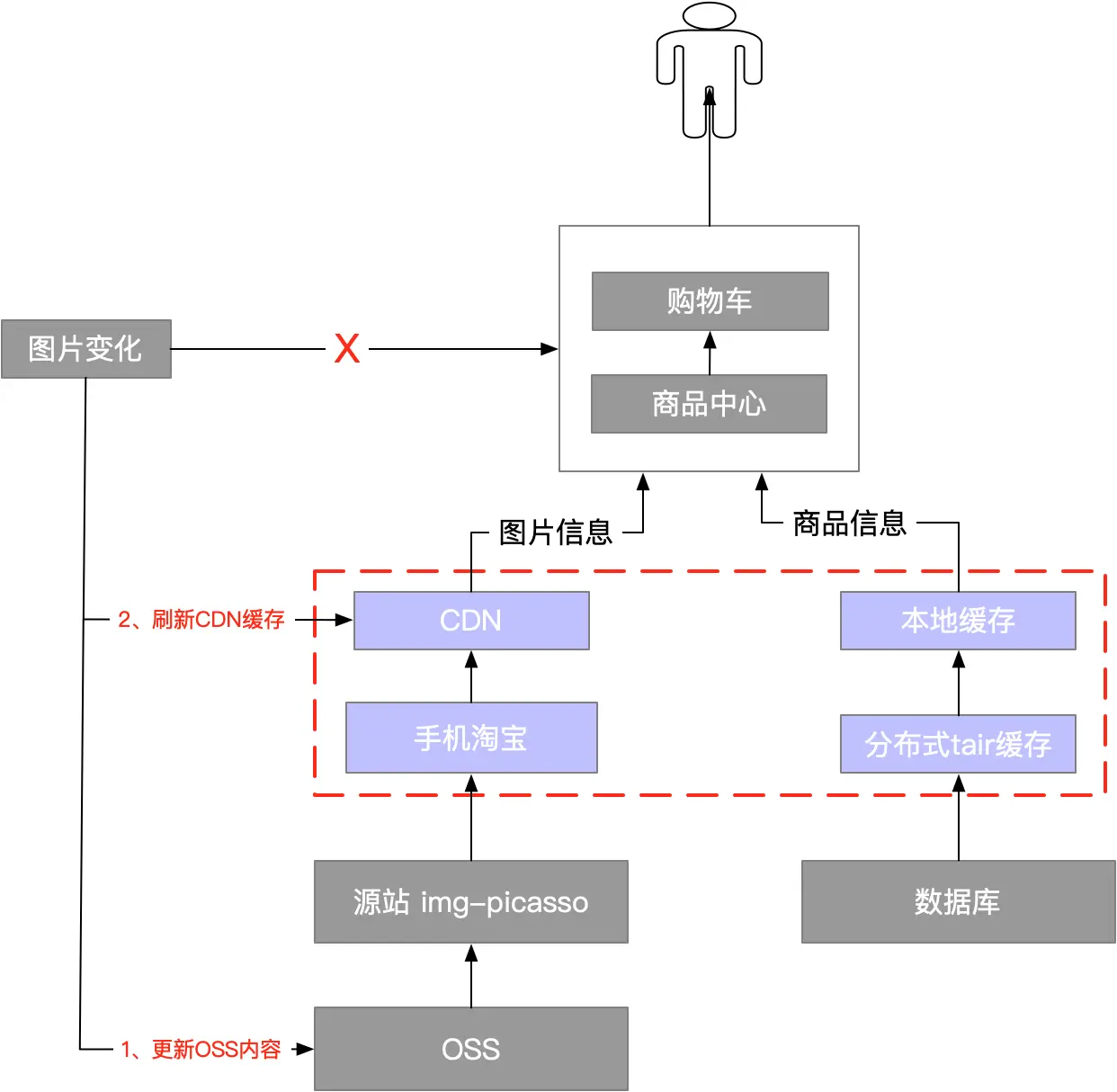

图片内容发生变化时，执行下面2个操作：
（1）更新OSS内容：使用新的图片内容替换OSS中老的图片内容
（2）刷新CDN缓存：清除CDN之前缓存的图片内容
这样，用户再次访问图片时，发现CDN没有缓存，就会回源到img-picasso，从OSS拉取新的图片内容。
由于图片URL没有变化，就不必去更新商品中心的图片链接，这样商品链路的缓存可以保持不变
在真正实施这个方案的过程中，遇到了几个问题，简单跟大家分享下：

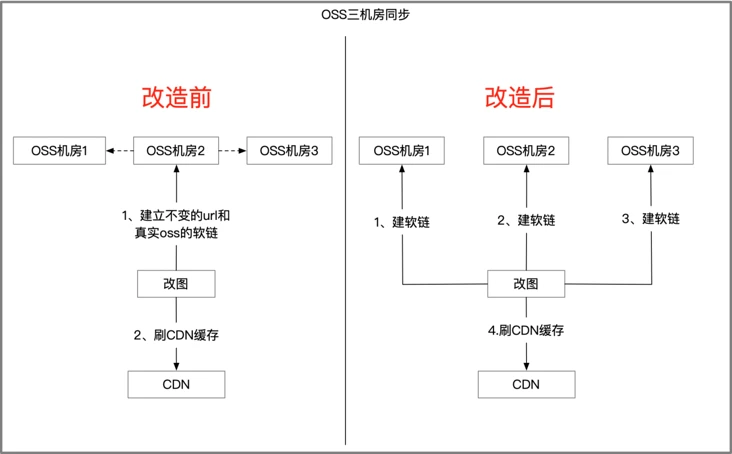

OSS三地同步
淘宝的图片空间，承载了淘系所有图片的上下行稳定性保障，为了保障高可用，一份资源会存储到三地OSS。图片上传时，默认只上传一地，利用OSS的能力，自动同步到另外两地。
但是使用URL不变方案，CDN缓存已经清除完成后，如果另外2地的OSS还未同步完成，用户访问后，就会回源到旧的图片内容，发现图片内容没有变化。
针对该问题，我们将异步同步OSS软链的模式，改成三地同步建软链，三地都返回成功后，再去清除CDN缓存，这就保证了用户访问的图片一定是最新的内容。(数据一致性保证)

客户端及浏览器缓存
通过多副本和图片域名收敛，cdn的缓存问题得到了解决。但在cdn之上，用户图片访问首先是来自客户端或者浏览器，这里也会有一层缓存。
大家知道，浏览器的缓存都遵循标准的http max-age协议，指定该header后，到了时间图片就会失效，访问到新的图片。所以我们可以在源站img-picasso回源给cdn时，添加max-age协议头，值为1分钟，cdn会原封不动的透给浏览器，这样浏览器就可以实现1分钟内图片缓存失效，重新到cdn拉新的图片资源。
对于手机淘宝客户端，我们在原有的LRU缓存机制之上，另外支持标准的http协议。这样，手机淘宝也实现了1分钟内图片缓存失效。
提前预热CDN图片
通过改图保持图片URL不变，我们解决了改图对商品链路缓存的影响。但是，图片变化时，虽然URL没有变，但我们清除了CDN缓存，导致用户访问时还是会回源到img-picasso源站，所以对图片源站的压力依然存在。

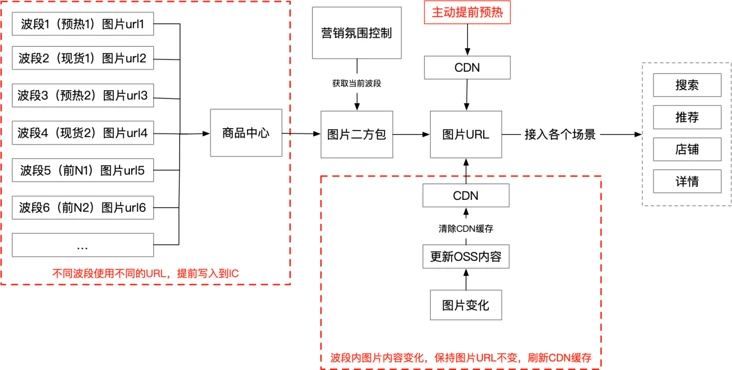

我们发现，商品的价格变化大部分发生在大促节奏变化的时刻，基于这个特点，我们通过提前合成图片，提前预热到CDN，可以实现图片切换瞬间生效，同时对源站没有压力。具体方案如下：
（1）提前合成多波段图片：我们知道大促期间商家集中换图的时间点后，按这些时间点把图片的展示分成多个波段，每个波段图片提前合成，并提前将图片URL写入到商品中心扩展结构中。
（2）图片访问路由：营销系统根据配置的大促氛围切换计划，告诉鹿班图片二方包，当前是哪个波段，鹿班根据当前波段及场景，返回正确的图片URL给各个场景。
（3）图片渲染：各个场景拿到图片URL后，结合自身的业务逻辑，决定是否要展现该图片。
（4）CDN图片预热：为了避免图片集中切换时，把源站击垮，我们会在集中切换前把这些冷图片内容预热到CDN。
（5）波段内图片变化：提前合成各个波段图片后，商家可能会临时发券/改价，导致商品价格再次变化，对于这类换图需求，为了避免更新商品中心的图片URL，我们通过本文上一章节刷CDN缓存的方式实现。
